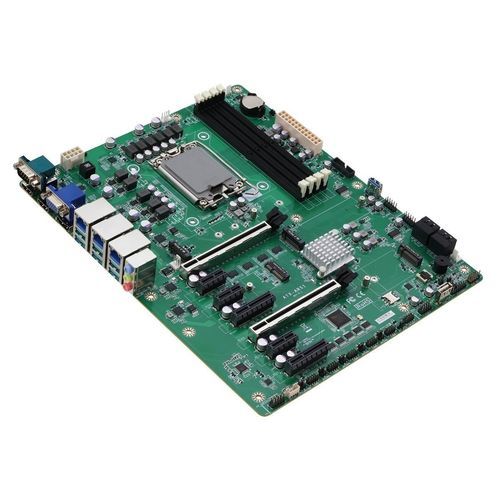

Placa-mãe ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 UDIMMDDR5 SDRAM

Visão geral
AAEON ATX-Q870A é uma placa-mãe ATX industrial projetada para processadores Intel® Core™ Ultra (Série 2) com soquete LGA 1851. Fornece uma plataforma equilibrada para aplicações industriais intensivas em computação, estações de trabalho de alto desempenho e gateways edge, combinando recursos CPU de nova geração com opções expandidas de memória, armazenamento e E/S.

Principais características

• Processadores Intel® Core™ Ultra (Série 2), soquete LGA 1851, até 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, até 256 GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4 com RAID 0,1,5,10
• HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (suporta 4K@60Hz)
• PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• Suporte a alimentação ATX

Suporte a múltiplos dispositivos PCIe
O ATX-Q870A oferece ampla capacidade de expansão com dois slots PCIe Gen5 x16 e múltiplos slots PCIe Gen4. Isso permite instalação simultânea de GPUs de alto desempenho, aceleradores de IA, armazenamento NVMe e módulos I/O específicos (placas seriais, interfaces de sensores, NICs de baixa velocidade). Quatro slots M.2 permitem integração de módulos wireless (4G/5G, Wi‑Fi 6) e drives NVMe adicionais para projetos de sistema flexíveis.

Compatibilidade com CPU Intel® Core™ Ultra (Série 2)
Compatível com CPUs em soquete LGA 1851 até 125W da família Intel® Core™ Ultra Série 2. A plataforma pode utilizar até 24 núcleos / 24 threads e aproveita Intel® AI Boost NPU e Intel® Graphics GPU para inferência acelerada por hardware (desempenho IA da plataforma até 36 TOPS conforme especificações).

I/O de nova geração para velocidade e flexibilidade
Seleção ampla de E/S: nove portas USB 3.2, sete portas USB 2.0, três portas LAN 2.5GbE e múltiplos conectores COM. Saídas de vídeo: HDMI 2.1 TMDS duplo, um DisplayPort 1.4a e um VGA; HDMI/DP suportam 4K@60Hz. Essas interfaces dão suporte tanto a displays modernos de alta resolução quanto a monitores industriais legados.

Especificações técnicas

• Modelo: ATX-Q870A (AAEON)
• Suporte a CPU: Intel® Core™ Ultra (Série 2), LGA 1851, até 125W, até 24 núcleos / 24 threads
• IA/Gráficos: Intel® AI Boost NPU e Intel® Graphics GPU (IA da plataforma até 36 TOPS)
• Memória: DDR5 6400MT/s, Dual-Channel, CU/U-DIMM x4, até 256 GB
• Slots M.2: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1 (NVMe, módulos wireless 4G/5G, Wi‑Fi 6)
• SATA: SATA 6Gb/s x4 com RAID (0,1,5,10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Saídas de vídeo: HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (suporta 4K@60Hz)
• Expansão PCIe: PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• COM: múltiplos conectores COM
• Alimentação: ATX
• Formato: ATX (placa-mãe industrial)
