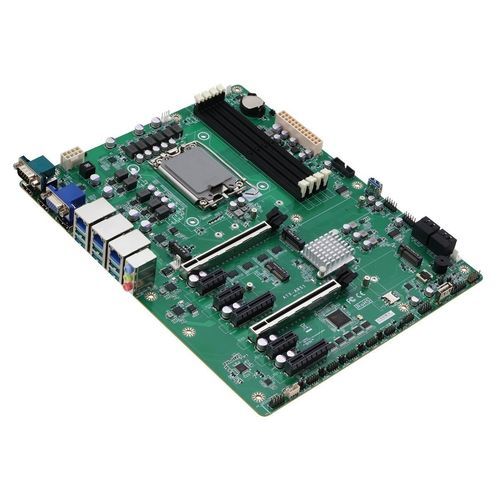

Placa-mãe ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 SDRAMDDR5 UDIMM

Visão geral
A AAEON ATX-Q870A é uma motherboard ATX industrial projetada para processadores Intel® Core™ Ultra (Série 2) com socket LGA 1851. Combina desempenho CPU de nova geração com maior capacidade de memória, amplo conjunto de I/O e múltiplos slots de expansão, adequada para automação industrial, workstations de alto desempenho, gateways IoT e soluções edge com IA.

Principais características

• Intel® Core™ Ultra Processors (Série 2), socket LGA 1851, até 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, até 256GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2,5GbE LAN x3
• SATA 6Gb/s x4 com RAID 0,1,5,10
• HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1
• PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Formato ATX e alimentação ATX

Suporte a múltiplos dispositivos PCIe
A ATX-Q870A oferece ampla capacidade de expansão com dois slots PCIe Gen 5 x16 e slots PCIe Gen 4 x4 e x1 adicionais. Isso permite a integração simultânea de GPUs de alto desempenho, aceleradores de IA, armazenamento NVMe e módulos específicos como placas seriais, interfaces de sensores e NICs de baixa velocidade. Quatro slots M.2 permitem módulos 4G/5G, Wi‑Fi 6 e NVMe.

Suporte para processadores Intel Core Ultra (Série 2)
Compatível com CPUs LGA 1851 até 125W da família Intel® Core™ Ultra Série 2. A plataforma suporta até 24 núcleos/24 threads (dependendo da CPU), gráficos integrados Intel® e Intel® AI Boost NPU para inferência acelerada por hardware (até ~36 TOPS para cargas aplicáveis).

I/O e vídeo de próxima geração
A conectividade inclui nove portas USB 3.2 e sete USB 2.0, LAN tripla 2.5GbE para rede confiável e redundante, seis conectores COM para dispositivos seriais e múltiplas saídas de vídeo: HDMI 2.1 (TMDS) dupla, um DisplayPort 1.4a e um VGA para compatibilidade legacy. As saídas digitais suportam 4K @ 60Hz quando aplicável.

Aplicações
Projetada para aplicações embarcadas intensivas em computação, como automação industrial, montagem de workstations de alto desempenho, deployments de gateways IoT, sinalização digital e soluções edge IA que exigem múltiplos dispositivos de expansão e alta largura de banda de memória.

Características / especificações técnicas

• Model: ATX-Q870A
• Brand: AAEON
• Socket CPU: LGA 1851 suportando Intel® Core™ Ultra Processors Series 2, até 125W
• Núcleos/threads suportados: até 24 núcleos / 24 threads (dependendo da CPU)
• AI/gráficos onboard: Intel® AI Boost NPU e GPU integrada Intel® Graphics (inferência acelerada por hardware até ~36 TOPS conforme carga)
• Memória: DDR5 6400MT/s, Dual-Channel, 4 slots CU/U-DIMM, até 256GB
• Slots de expansão: PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Slots M.2: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• Armazenamento: SATA 6Gb/s x4 com suporte RAID (0, 1, 5, 10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Serial: conectores COM x6
• Vídeo: HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1 (suporta 4K @60Hz nas saídas digitais quando aplicável)
• Formato: ATX
• Alimentação: ATX power
• Casos de uso alvo: automação industrial, workstations de alto desempenho, gateways IoT, sinalização digital, soluções AI/edge
