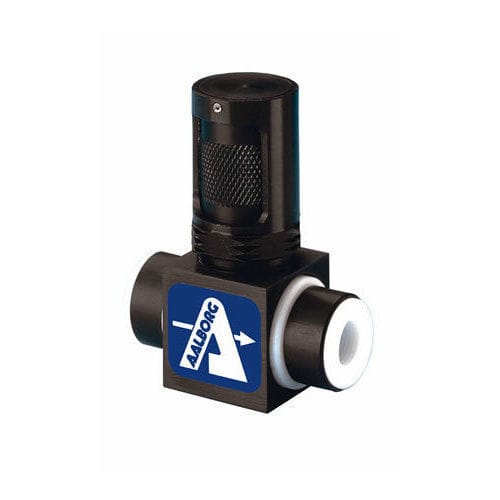

Válvula de agulha VT

manualde regulação de fluxodosadora

Resumo do produto
As válvulas de dosagem MVT são fabricadas com componentes em PTFE em contato com o fluido (corpo e O-ring) e com haste de válvula em PEEK. As peças externas não em contato com o fluido são de alumínio anodizado. As válvulas são fornecidas em três faixas de vazão sobrepostas. A manopla de segurança limita o torque e facilita o ajuste fino. As válvulas MVT são adequadas para regular gases e líquidos corrosivos em serviço sob pressão ou em vácuo não crítico e oferecem fechamento estanque (bubble-tight).

Características de projeto

• Materiais em contato com o fluido: PTFE (corpo e O-ring)
• Haste da válvula: PEEK
• Carcaça metálica rígida e manopla em alumínio anodizado
• Manopla de segurança evita aperto excessivo e permite controle fino
• Oito voltas até abertura total (haste não ascendente)
• Orifício: 0,125 in (3,175 mm)
• Capacidade de fluxo: até 30 SLPM (ar) ou 1,8 LPM (água)

Especificações
Pressão máxima de operação: 75 psig (517 kPa)
Temperatura máxima de operação: 150°F (65°C)
Haste da válvula: oito voltas até abertura total, tipo não ascendente
Materiais em contato com o fluido: PTFE (corpo e O-ring); PEEK (haste da válvula)
Materiais não em contato com o fluido: carcaça e manopla em alumínio (anodizado preto)
Tamanho do orifício: 0,125 polegada (3,175 mm)

Aplicações

• Dosagem e regulação fina de vazão de gases e líquidos corrosivos
• Serviço sob pressão e sistemas de vácuo não críticos
• Fechamento estanque para isolamento sem fugas
• Laboratórios, amostragem de processo e sistemas de manuseio químico
