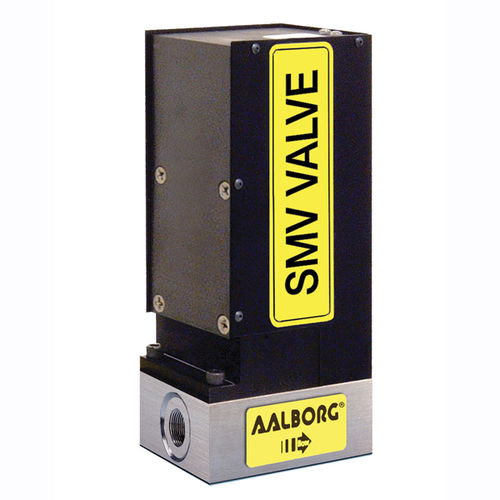

Válvula com motor de passo SMV series

de agulhacom acionamento elétricodosadora

Válvula de motor passo a passo SMV para regulação de caudal elevado de gases ou líquidos Caraterísticas do projeto válvulas doseadoras de duas vias de alta precisão em alumínio precisão e resolução sem paralelo no controlo funcionam continuamente sem sobreaquecimento; elimina Válvula de motor passo a passo SMV É apresentada uma linha de válvulas de medição electrónicas de duas vias. Os motores lineares de passo de alta precisão accionam o eixo da válvula. A resolução das agulhas acionadas por motores passo a passo é de 0,000125"/passo. As válvulas de baixa pressão diferencial podem funcionar continuamente (ciclo de funcionamento de 100%). As válvulas mantêm-se em posição como quando estão desenergizadas. As vantagens em relação às válvulas acionadas por solenoide incluem operações a frio, ou seja, não há problemas de funcionamento do controlo devido ao aquecimento das bobinas, resolução extremamente fina, pressões diferenciais muito baixas e pressões de funcionamento elevadas. As válvulas são controláveis por nível lógico compatível com CMOS de 12Vdc e sinais analógicos de 0 a 2,5 Vdc. Funcionamento Quando a "DIRECÇÃO" é definida como BAIXA (GND), o eixo da válvula desloca-se para baixo (fecha), quando é definida como ALTA, o eixo da válvula desloca-se para cima (abre). A tensão "SPEED" no pino 4 determina a rapidez com que a válvula abre ou fecha. A amplitude do sinal para o sinal de controlo "SPEED" deve permanecer dentro dos limites de 0 a +2,5 VDC. Pode ser necessário sobrepor os sinais "DIRECÇÃO" e "VELOCIDADE" com o sinal de controlo de velocidade predefinido (2,75 Vdc). Isto pode ser conseguido com os sinais de controlo FECHAR e PURGAR da válvula (compatível com NPN de coletor aberto). Para FECHAR a válvula, o pino 3 do conetor "D" de 9 pinos tem de ser ligado ao GND (pino 2). Uma luz VERDE na parte superior da válvula indicará uma condição de válvula FECHADA.
