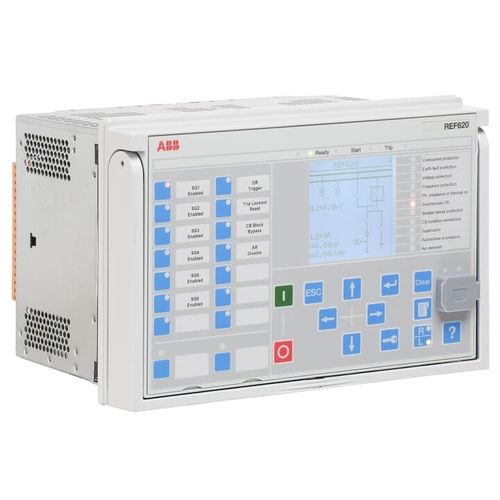

Relé de proteção para alimentador REF620

de tensãode potênciapara transformador

REF620 jest dedykowanym inteligentnym terminalem cyfrowym, doskonale nadającym się do zabezpieczeń, sterowania, pomiarów oraz nadzoru energetycznych i przemysłowych systemów rozdzielczych, w tym promieniowych, pętlowych i mieszanych sieci dystrybucyjnych REF620 jest członkiem rodziny produktów ABB o nazwie Relion® oraz częścią serii 620, obejmującej terminale zabezpieczeniowe i sterujące. Urządzenia IED serii 620 charakteryzują się skalowalnością funkcji oraz konstrukcją dzieloną umożliwiającą swobodne wyjmowanie. REF620 realizuje funkcje zabezpieczeń nadprądowych i ziemnozwarciowych dla energetycznych i przemysłowych sieci rozdzielczych. Urządzenie może pracować zarówno w sieciach z izolowanym punktem neutralnym, jak i uziemionym poprzez rezystancję lub impedancję. Portfolio zabezpieczeń ziemnozwarciowych zostało rozszerzone i obejmuje funkcję admitancyjną o wyższej czułości i selektywności. Nowe zabezpieczenie ziemnozwarciowe jest przeznaczone do wszystkich typów zwarć doziemnych - ciągłych, przemijających i przerywanych - łączy w sobie zarówno niezawodność i czułość. REF620 wyposażony jest w funkcję lokalizowania zwarcia w oparciu o pomiar impedancji i na tej podstawie zlokalizowania zwarcia w promieniowych systemach dystrybucyjnych. Zwarcie doziemne może zostać efektywnie zlokalizowane w sieciach skutecznie uziemionych jak i w sieciach uziemionych z małą wartością rezystancji. W okolicznościach, kiedy wartość prądu zwarciowego jest, co najmniej tego samego rzędu lub większa niż wartość prądu obciążenia, zwarcie doziemne może zostać także zlokalizowane w sieciach z izolowanym punktem neutralnym.
