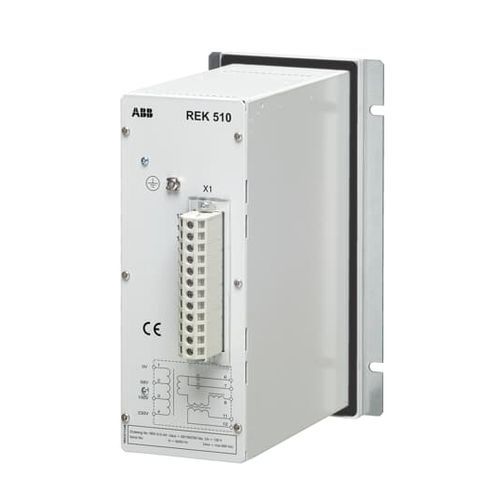

Relé de proteção de fuga à terra REK 510

de correntepara gerador

Dispositivo de injeção de corrente para a proteção contra os defeitos à terra do rotor de uma máquina síncrona O objetivo da proteção diferencial do rotor é detetar os defeitos à terra no circuito de excitação das máquinas síncronas. O circuito de excitação está isolado em condições normais de funcionamento. O circuito de excitação pode ser exposto a tensões mecânicas ou térmicas anormais devido a vibrações, sobreintensidades, fluxo do fluido de arrefecimento estrangulado, etc. Isto pode resultar na rutura do isolamento entre o enrolamento de campo e o ferro do rotor num ponto exposto a tensões excessivas. Um único defeito à terra não é muito perigoso e não causa danos imediatos, porque a corrente de defeito é pequena devido à baixa tensão. Mais perigoso é um segundo defeito à terra que aparece como um defeito de intertravamento do enrolamento do rotor e causa um desequilíbrio magnético grave e fortes vibrações no rotor, levando a danos graves. Nos geradores com anéis colectores, a resistência de isolamento do rotor é por vezes reduzida devido à camada de pó de carvão acumulada produzida pelas escovas de carvão. Âmbito de aplicação - Proteção do rotor contra falhas de terra para o circuito de excitação de máquinas síncronas Vantagens do produto - Deteção de falhas de isolamento no circuito de excitação antes que os curto-circuitos causem danos graves - Caraterísticas do produto - O dispositivo de injeção REK 510 estabelece uma tensão secundária de 100 VAC através dos seus condensadores de acoplamento para o circuito do rotor em direção à terra. Um relé de falha de terra de tempo definido é ligado para medir esta corrente.
