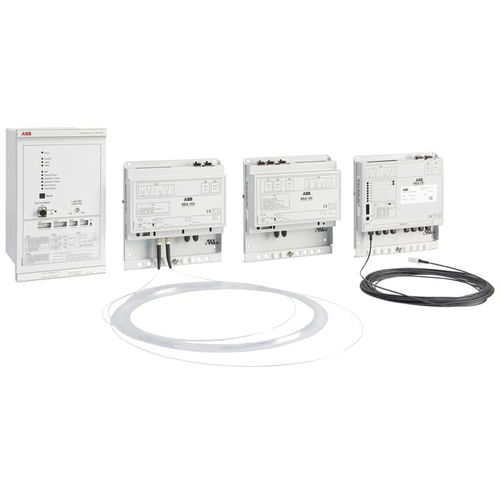

Relé de proteção para arcos elétricos REA 105

para painel de distribuiçãomodular

O módulo REA 105 detecta a luz e efectua o disparo se o módulo REA 101 principal fornecer simultaneamente um sinal de sobreintensidade. Os módulos REA 105 são tipicamente utilizados para comutadores configurados como main-tie-main ou como unidades de monitorização selectiva de arco e disparo para as zonas de terminação de cabos. Âmbito de aplicação - Unidade de extensão selectiva de zona para o módulo principal REA101 com capacidade de disparo direto de CB Vantagens do produto - Alarga a área de deteção de arco elétrico através de um sensor de fibra em loop ou disposição radial - Permite esquemas de disparo seletivo por zona para secções de barramento ou alimentadores - Serve como ligação de transmissão de estado de sobreintensidade entre dois módulos principais REA 101 Caraterísticas do produto - Suporta um sensor de fibra do tipo loop ou radial, ou um sensor do tipo lente para deteção de luz de arco - Duas saídas IGBT de alta velocidade para disparo direto e seletivo de CB em menos de 1 ms - Efectua o disparo também sempre que o(s) módulo(s) REA 101 ligado(s) dispara(m) - Proteção contra falha do disjuntor com sinal luminoso atrasado para o módulo principal REA 101
