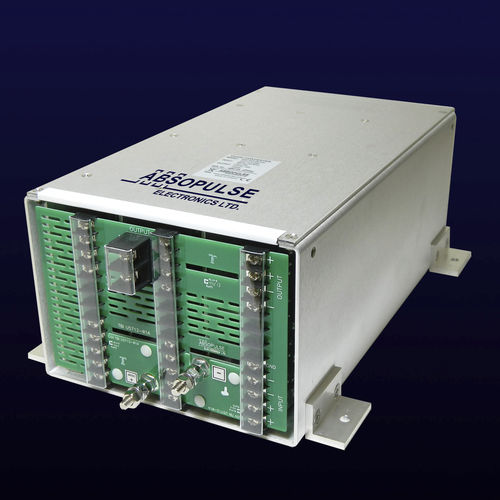

Inversor senoidal CTP 1K-3U3SF series

trifásicopara aplicações industriaiscompacto

A série CTP 1K de robustos sistemas modulares de inversores CC-AC emprega tecnologia controlada por microprocessador para fornecer potência de saída contínua de 1000VA trifásica com tensão de saída de onda senoidal pura. A nova topologia de projeto simplifica os circuitos e permite uma construção compacta, baixo peso, baixo custo e alto MTBF. As unidades montadas no chassi têm uma área útil de apenas 127 x 191 x 345 mm. Os inversores são adequados para aplicações industriais onde é necessária uma solução de baixa potência e tensão trifásica AC, incluindo para sistemas servo 400Hz para testar instrumentação e equipamentos aviônicos, e para testar pequenos equipamentos trifásicos em laboratórios de engenharia. A série CTP 1K oferece saídas trifásicas de 208Vrms, 380Vrms ou 400Vrms (linha-a-linha) na frequência requerida. Tensões fase-a-neutro de 115Vrms, 220Vrms ou 240Vrms também podem ser usadas. As unidades operam a partir de tensões DC de 24V, 48V, 110V, 125Vdc ou personalizadas. A entrada e a saída são filtradas para baixo ruído. A entrada atende aos requisitos da EN55022 Classe A para emissões de ruído conduzido e emissões irradiadas com amplas margens. As unidades têm proteção eletrônica completa que inclui limitação da corrente de energização, proteção contra polaridade reversa, entrada para isolamento da saída, limitação da corrente de saída com proteção contra curto-circuito e desligamento térmico com auto-reinicialização. Eles atendem às normas C22.2 No. 107.1 - 01, UL 458 e EN/UL60950-1 e normas industriais equivalentes.
