Inversor de onda senoidal pura CTP 6K-48/600-2X3U7

senoidalpara aplicações industriaispara serviços pesados

Visão geral do produto
A série CTP 6K-48/600-2X3U7 é um inversor DC-AC modular de 6 kVA que fornece saída trifásica contínua de 600 Vrms (L-L) a partir de uma entrada nominal de 48 Vdc (faixa de operação 42–60 Vdc). A conversão de alta frequência, controlada por microprocessador, gera uma saída AC senoidal pura com proteções eletrônicas completas.

Construção mecânica

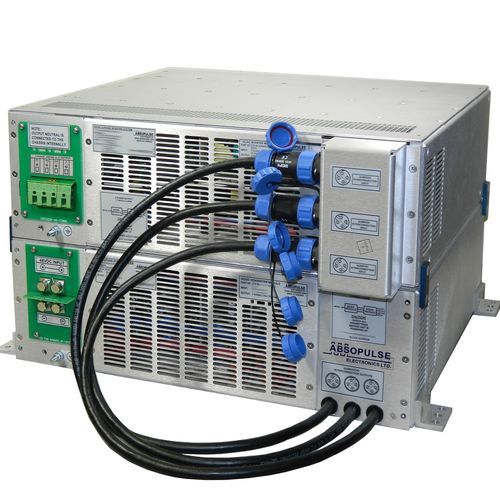

A série é composta por dois módulos 3U7 robustos (configuração 2x3U7) para montagem em chassi ou rack 19in. Os módulos são interconectados por cabos e conectores. Dimensões típicas montadas 2x3U7 chassi (6U): 10.5 x 17 x 15 in (267 x 432 x 382 mm). Para 2x3U7 rack 19in (6U): 10.5 x 19 x 15 in (267 x 483 x 382 mm).

Aplicações

• Testes e avaliação de equipamentos trifásicos em laboratórios de engenharia
• Alimentação de sistemas acionados por motor, bombas, HVAC e compressores
• Instalações industriais e equipamentos pesados que exigem alimentação trifásica senoidal

EMI, segurança e proteção eletrônica
Entradas e saídas filtradas para baixas emissões conduzidas; a entrada atende EN 55032 Classe A com margem. Projetado para atender UL 458 e EN 61010-1. Proteções integradas incluem limitação de corrente de partida, proteção contra polaridade inversa, isolamento de 2250 Vdc entrada-para-chassi, limitação de corrente de saída com proteção contra curto-circuito e desligamento térmico com recuperação automática. Recursos opcionais: desligamento/ativação remota e alarme de falha de saída Form C.

Refrigeração
Ventiladores internos de alta qualidade fornecem o fluxo de ar necessário para operação de 0°C a +50°C em plena especificação. O ar é aspirado para dentro da unidade e exaurido no lado dos terminais. Estão disponíveis variantes para faixas de temperatura mais amplas.

Conversão de potência AC de qualidade industrial
Projetado e fabricado como equipamento de conversão de potência AC de nível industrial/OEM, a linha cobre inversores trifásicos desde algumas centenas de VA até além de 10 kVA para suportar testes, integração OEM e instalações industriais.

Especificações principais

• Potência de saída: 6.000 VA senoidal
• Entrada DC: 48 Vdc nominal (faixa 42–60 Vdc); corrente máxima de entrada 171 A
• Saída AC: 600 Vrms L-L, 3 fases contínuas a 60 Hz (opção 50 Hz disponível)
• Todos os neutros conectados internamente ao chassi (GND) em configuração Y
• EMI: EN 55032 Classe A com margem
• Projetado para atender: UL 458, EN 61010-1
• Refrigeração: ventiladores internos, entrada e exaustão de ar no lado dos terminais
• Ambiente de operação: 0°C a +50°C (plena especificação); variantes de faixa estendida disponíveis
• Opções: alarme de falha de saída (Form C), desligamento/ativação remota
• Proteções: limitação de inrush, proteção contra polaridade inversa, limitação de corrente de saída, proteção contra curto-circuito, desligamento térmico com recuperação automática
• Eficiência típica em plena carga: ~80%
• Configurações mecânicas: 2x3U7 chassi e 2x3U7 rack 19in (dimensões montadas acima)
• Isolamento: 2250 Vdc entrada-para-chassi
