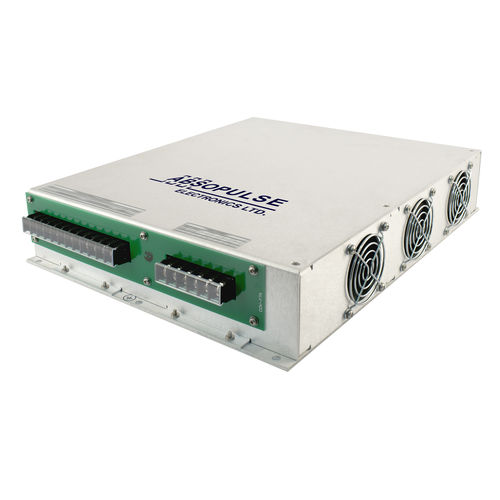

Conversor CC-CC de elevada tensão de entrada HVI 600FR-F7W series

montado em suportepara aplicações ferroviáriasreforçado

O conversor DC-DC HVI 600FR-F7W de alta tensão ferroviária de entrada de alta tensão utiliza topologia de design comprovada em campo para gerar potência de saída de 600W. A unidade fornece uma única saída de 24Vdc. Ele aceita entrada de 750Vdc (525V a 975Vdc) e é adequado para sistemas de controle de tração e outras aplicações em veículos de transporte de massa, incluindo bondes, metrôs, trens leves e locomotivas de mineração. Também é adequado para o funcionamento de equipamentos auxiliares em trólebus. Um diodo de redundância integrado opcional permite que um número de unidades seja conectado em paralelo para alcançar maior potência de saída ou redundância N+1. O díodo de separação de saída permite aplicações de carregamento de bateria. Cumpre os requisitos da norma EN50155 para equipamento electrónico utilizado em material circulante ferroviário. A filtragem pesada nas entradas e saídas garante que a unidade está em conformidade com a norma EN50121-3-2. Atende às normas EN61000-4-2 (ESD), EN61000-4-3 (Imunidade RF), EN61000-4-4-4 (Transientes rápidos) e EN61000-4-6 (Imunidade conduzida). O projeto é verificado para entrada de 5600Vdc para isolamento de saída. Outros recursos de proteção incluem isolamento de entrada-saída de 4300Vdc, proteção contra polaridade reversa, proteção contra sobrecarga, proteção térmica e limitação de corrente.
