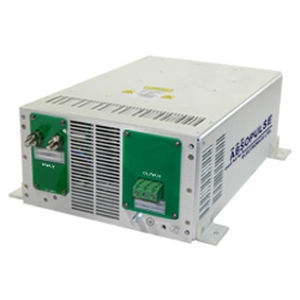

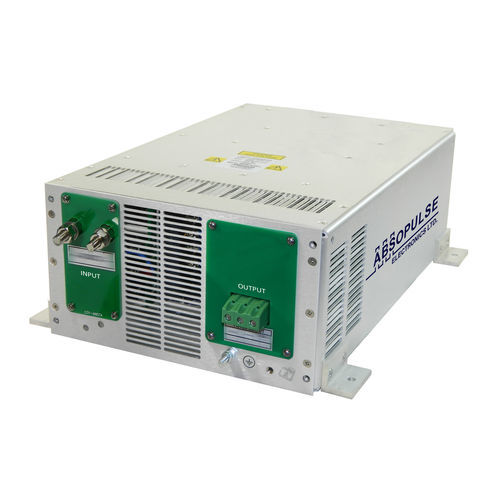

Conversor CC-CC elevador de tensão LTH 1K5-12/48-3U4

montado em suporte3Upara equipamento de telecomunicações

Visão geral do produto
O LTH 1K5-12/48-3U4 é uma fonte de alimentação DC-DC boost (step-up) que converte uma entrada 12Vdc (faixa de operação 10,5–16V) em uma saída estável e regulada de 48Vdc a 30A. A unidade foi projetada para cargas de 1500W e duas ou mais unidades podem ser conectadas em paralelo para maior potência de saída. É adequada para uma ampla gama de aplicações industriais de 12Vdc para 48Vdc, incluindo sistemas automotivos (elevar a bateria veicular de 12V para sistemas auxiliares de 48V), sistemas solares e telecomunicações.

Projeto e redundância
O conversor é construído com quatro módulos internos LTH 65F conectados em paralelo através de diodos de redundância. Esta construção modular fornece redundância inerente: a falha de um módulo interno causa apenas uma queda de aproximadamente 25% na potência de saída enquanto a unidade permanece operacional. O projeto utiliza baixo número de componentes, componentes com confiabilidade comprovada e grande margem de projeto para contribuir com longa vida útil.

Proteção, EMC e segurança
A proteção eletrônica abrangente inclui isolamento entrada/saída de 1500Vdc, limitação de corrente de inrush, proteção contra inversão de polaridade, limitação de corrente de saída e proteção contra curto-circuito. O filtragem de entrada e saída contribui para baixa ondulação e ruído na saída. A entrada atende aos requisitos da EN55032 Class A com margens amplas; Class B está disponível como opção. O conversor foi projetado para conformidade com EN62368-1 e normas de segurança equivalentes. O revestimento conformal proporciona proteção contra umidade e contaminantes em suspensão.

Arrefecimento, ambiente e mecânica
O arrefecimento é fornecido por ventiladores integrados de alta qualidade que permitem operação na faixa de temperatura de -20°C a +50°C conforme especificação completa sem derating. Faixas de temperatura mais amplas estão disponíveis sob pedido. O chassis é robustamente construído (132 x 244 x 381 mm) para suportar altos níveis de choque e vibração segundo IEC 61373 Cat 1 A & B.

Especificações principais

• Entrada: 12Vdc (faixa de operação 10,5–16V) ou personalizada
• Saída: 48Vdc ±0,5V/30A, ou personalizada
• 15000W potência de saída contínua
• Duas ou mais unidades podem ser conectadas em paralelo para maior potência de saída
• Saída regulada
• Construção modular fornece redundância inerente
• Arrefecimento: ventiladores integrados de alta qualidade
• Faixa de temperatura de operação: -20°C a +50°C para especificação completa (sem derating)
• EMI: EN55032 Class A (Class B opcional)
• Projetado para conformidade com EN62368-1 e normas de segurança equivalentes
• Revestimento conformal para proteção contra umidade e contaminantes em suspensão
• 80% de eficiência em carga máxima
• Proteção eletrônica completa
• Montagem em chassis 3U4: 132 x 244 x 381 mm (3U) excluindo terminais e suportes de montagem

Características / especificações técnicas

• Modelo: LTH 1K5-12/48-3U4
• Tensão de entrada: 12Vdc nominal (faixa de operação 10,5–16Vdc)
• Tensão de saída: 48Vdc regulada (±0,5V especificado)
• Corrente de saída: 30A nominal
• Potência de saída projetada: 1500W (texto do documento); a lista de especificações principais inclui 15000W contínuos (conforme indicado na página)
• Operação em paralelo: duas ou mais unidades permitidas para aumento de potência
• Construção interna: quatro módulos LTH 65F em paralelo via diodos de redundância
• Comportamento de redundância: falha de um único módulo causa ~25% de redução de saída enquanto a unidade permanece operacional
• Isolamento: 1500Vdc entrada/saída
• Proteções: limitação de corrente de inrush, proteção contra inversão de polaridade, limitação de corrente de saída, proteção contra curto-circuito
• EMI: entrada atende EN55032 Class A (Class B opcional)
• Normas de segurança: projetado para conformidade com EN62368-1 e equivalentes
• Eficiência: ~80% em carga máxima
• Arrefecimento: ventiladores integrados (ar forçado)
• Temperatura de operação: -20°C a +50°C para especificação completa (sem derating)
• Mecânica: chassis 3U4 132 x 244 x 381 mm (dimensões excluem terminais e suportes)
• Proteção ambiental: revestimento conformal contra umidade e contaminantes em suspensão
• Choque & vibração: chassis robusto conforme IEC 61373 Cat 1 A & B
