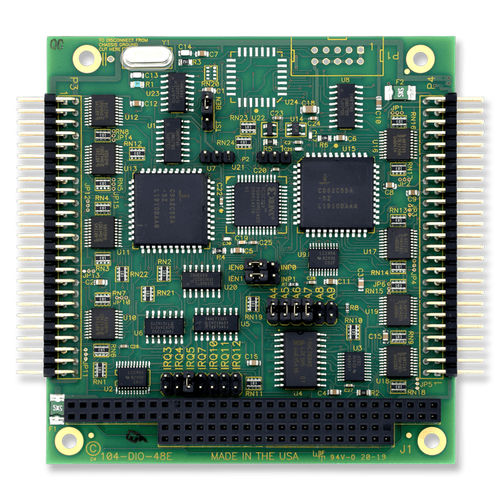

Placa de E/S digital P104-DIO-96

TTLCompactPCIPC/104-plus

-PC/104-Plus (PCI-104 Opcional) -48 ou 96 canais TTL-DTL I/O digital de alta velocidade -Software seleccionável dentro vs. fora como portas de 8 bit e 4 bit -Emula 4 norma industrial 8255 PPIs (modo 0) -Desenho completo da interface PCI de 32 bits -Circuitos tampão para maior capacidade de condução -Baixa sobrecarga do CPU -Estados conhecidos de power-up -Estado da porta de saída lido de volta -Conectores padrão IDC de 50 pinos (x4) -versões disponíveis de 0 a +70° C e -40 a +85° C -RoHS Disponível. Por favor contacte-nos para encomendar informação -Concebido, fabricado, apoiado e fabricado nos EUA PC/104-Plus ou PCI-104 48 e 96-Channel Digital I/O com Mudança de Estado Cada linha I/O deste cartão é tamponada e capaz de adquirir 32mA, ou afundar 64mA. A placa simula chips de Interface Periférico Programável (PPI) para fornecer uma interface informática às linhas de E/S digitais. Cada PPI suporta duas portas de 8 bits (A, B) e duas portas de 4 bits (Chi, Clow). Cada porta pode ser configurada para funcionar como trincos de entrada ou de saída. Os buffers de linha de E/S (tipos 74ABT240 e 74ABT245) são configurados automaticamente pela lógica de hardware para entrada ou saída de acordo com a atribuição de software de direcção do Registo de Controlo de PPI. As saídas dos amortecedores de E/S são puxadas através de resistências de 10KO para +5VDC. As ligações da cablagem de E/S são feitas através de cabeçalhos de 50 pinos na placa. Isto permite a compatibilidade com OPTO-22, Gordos, Potter & Brumfield, Controlos de Reserva Ocidental, etc. módulos de montagem de estantes. Cada segundo condutor dos cabos planos é ligado à terra para minimizar o crosstalk entre sinais. Se necessário para circuitos externos, +5VDC de potência está disponível em cada conector de E/S no pino 49.
