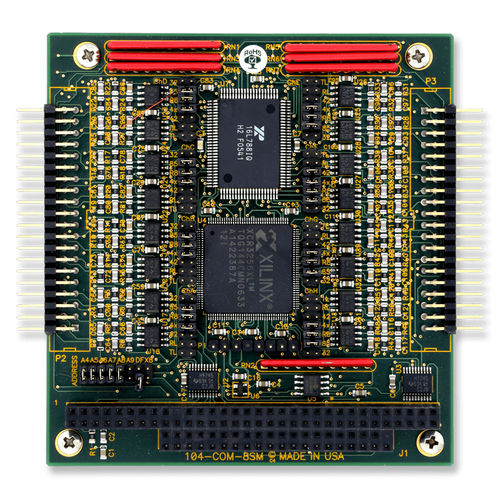

Placa de comunicação RS422/RS485 104-COM-8SM-T

serialPC/104de 2 vias

-8, 4, ou 2 portas COM assíncronas em série independentes -Campo seleccionável RS-232, RS-422 e RS-485, independente para cada porto -A funcionalidade Auto-RTS torna as comunicações RS-485 half-duplex sem esforço -Velocidades até 921,6K com 64 bytes FIFO (RS-232 é 230K no máximo) -O viés fixo e o jumper de terminação seleccionável fornecido em cada canal de transmissão e recepção simplifica a cablagem -Endereços base não voláteis individuais programáveis e IRQs simplificam a instalação -Baixa potência necessária: +5VDC a 80 mA típico -Funciona como um porto COM padrão em todos os sistemas operacionais -Temperatura de funcionamento prolongada (-40°C a +85°C) nas versões de 4 e 8 portas Opções de Fábrica -Versão compatível com RoHS -Temperatura de funcionamento prolongada (-40°C a +85°C) na versão de 2 portas Esta é uma placa de comunicação em série de oito, quatro ou duas portas, assíncrona, concebida para utilização no autocarro PC/104. Suporta comunicações RS-232, RS-422 ou RS-485. A placa pode ser instalada em qualquer pilha padrão PC/104. As ligações são feitas através de dois conectores de ângulo recto tipo IDC de 40 pinos. As aplicações comuns incluem POS, sistemas de jogos, monitorização de máquinas, redes militares e de alta densidade. O tipo 16780 UARTS são utilizados como elementos de comunicação assíncrona. Estes incluem buffers FIFO de transmissão/recepção de 64 bytes para protecção contra perda de dados em sistemas multitarefa, mantendo simultaneamente 100% de compatibilidade com a porta série original IBM (software compatível com os drivers da porta COM do Windows). Um oscilador de cristal localizado na placa permite uma capacidade precisa de baud rate até 115,200. Velocidades mais altas, até 921,6K, são alcançadas instalando um jumper na placa.
