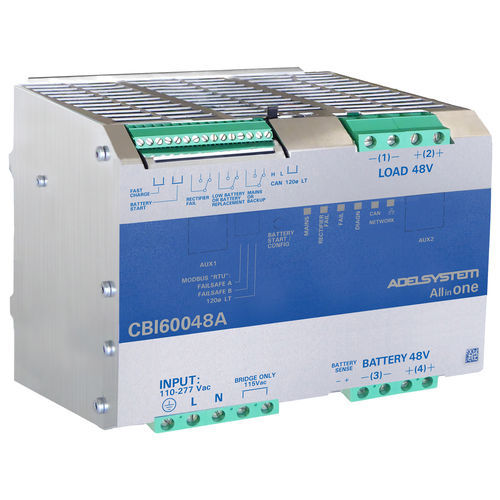

UPS sistema integrado CBI60048A

monofásica48 VccVRLA

Visão geral
As séries CBI60W e CBI600W são DC‑UPS All‑In‑One com Ethernet integrado (SNMPv3, Modbus TCP/IP, HTTPS) que fornecem acesso remoto a parâmetros do equipamento, bateria e aplicação para plataformas SCADA e IoT.

Principais características

• Potências até 600 W e tensões de saída até 56 V
• Interface Ethernet integrada com servidor web interno para monitorização e configuração
• Protocolos: SNMPv3, Modbus TCP/IP e HTTPS
• Desenhadas para operação 24/7 em vigilância, segurança e automação industrial
• Diagnósticos preditivos e reporte de falhas de bateria
• Perfis de carga para múltiplas químicas de bateria

Modelos

• CBI6012A — 12 V, 5 A
• CBI6024A — 24 V, 2,5 A
• CBI6048A — 48 V, 1,25 A
• CBI60024A — 24 V, 25 A
• CBI60048A — 48 V, 12,5 A

Bateria e carregamento
Tecnologia de chaveamento com microcontroladores otimiza ciclos de carga/descarga e previne descarga profunda. Perfis de carga configuráveis para chumbo‑ácido, AGM, GEL, NiCd, NiMh, Li‑Ion e LiFePO4. Inclui perfis específicos por bateria, compensação de temperatura, limitador de corrente de carga, proteção contra descarga profunda e testador de bateria integrado para verificação de ligação, polaridade, células em curto e impedância interna. Monitorização do estado da bateria e reporte de falhas incluídos.

Proteção e fiabilidade
Comutação contínua entre bateria e carregador sem interrupção. Proteção automática sem fusível contra inversão de polaridade, curto‑circuito, sobrecarga e sobretensão. Projetado para operação contínua e fiável em aplicações críticas.

Integração Ethernet e monitorização remota
As interfaces Ethernet (SNMPv3, Modbus TCP/IP, HTTPS) e o servidor web interno permitem acesso remoto a parâmetros através de gateways, switches ou sistemas IoT/SCADA. Gestão via HTTP(S) ou interface Adelview para monitorização, configuração, registo de dados/eventos e notificações de alarme.

Parâmetros disponíveis para monitorização

• Tensão de entrada AC
• Tensão, corrente, potência e estado de saída DC
• Tensão, corrente e resistência interna da bateria
• Alarmes de rede, equipamento e bateria

Saída de carga e configuração de relés
A saída de carga é totalmente configurável e pode ser controlada por comandos web ou entradas externas. Funções típicas: desligar carga remotamente, ligar carga em falha da rede AC (iluminação de emergência), ativação temporizada, operação cíclica autónoma e ativação por botão externo.

Contactos de relé
Os contactos de relé são livremente configuráveis (exemplos): relé de falha, relé da rede AC, relé de falha do retificador, alarme acústico.

Datasheets e manuais (listados na página do produto)
Datasheets e manuais de instruções disponíveis por modelo (CBI6012A, CBI6024A, CBI6048A, CBI60024A, CBI60048A) e para a série.

Especificações técnicas

• Séries: CBI60W, CBI600W (All In One DC-UPS)
• Potência: até 600 W
• Tensões de saída: 12 V, 24 V, 48 V (até 56 V em alguns modelos)
• Exemplos de saídas: CBI6012A (12 V, 5 A); CBI6024A (24 V, 2,5 A); CBI6048A (48 V, 1,25 A); CBI60024A (24 V, 25 A); CBI60048A (48 V, 12,5 A)
• Entrada AC: 110–240–277 Vac
• Comunicação: Ethernet SNMP (SNMPv3), Modbus TCP/IP, HTTPS; servidor web interno
• Monitorização: entrada AC, saída DC (tensão/corrente/potência/estado), bateria (tensão/corrente/impedância), alarmes
• Compatibilidade de bateria: chumbo‑ácido, AGM, GEL, NiCd, NiMh, Li‑Ion, LiFePO4
• Funções de carregamento: perfis específicos, compensação de temperatura, limitador de corrente de carga
• Proteção: proteção sem fusível contra inversão de polaridade, curto‑circuito, sobrecarga, sobretensão; proteção contra descarga profunda
• Diagnósticos: testador de bateria integrado, monitorização do estado, diagnósticos preditivos, reporte de falhas
• Controlo de carga: saída configurável (remoto/web/externa), modos temporizados e cíclicos
• Opções de relé: relés configuráveis falha/AC/retificador/alarme
