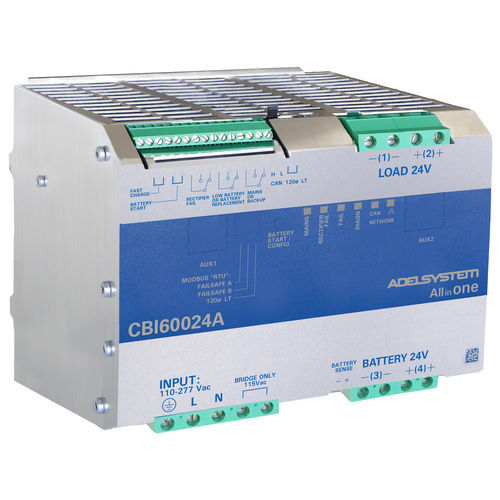

UPS sistema integrado CBI60024A

monofásica24 VVRLA

Visão geral
As séries CBI60W e CBI600W integram fonte de alimentação, módulo de backup, carregador de bateria e testador de bateria num único módulo All-in-One DC-UPS. O Ethernet integrado (SNMPv3, Modbus TCP/IP e HTTPS) permite acesso remoto ao estado da bateria, funções da DC-UPS e dados de aplicação para operação contínua de sistemas de vigilância, segurança e automação industrial.

Principais características

• Interface Ethernet integrada com servidor web interno
• Protocolos: SNMPv3, Modbus TCP/IP, HTTPS
• Configuração e monitoramento via web através do Adelview ou plataformas SCADA/IoT
• Diagnóstico preditivo e reporte de falhas de bateria
• Tecnologia de comutação controlada por microcontrolador para otimizar carga/descarga
• Transferência contínua entre bateria e carregador sem interrupção
• Proteções automáticas sem fusível: inversão de polaridade, curto-circuito, sobrecarga e sobretensão

Modelos e potências (resumo)
Série All In One 12V:
CBI6012A — Entrada: 110-240-277 Vac — Saída: 5 A
Série All In One 24V:
CBI6024A — Entrada: 110-240-277 Vac — Saída: 2,5 A
CBI60024A — Entrada: 110-240-277 Vac — Saída: 25 A
Série All In One 48V:
CBI6048A — Entrada: 110-240-277 Vac — Saída: 1,25 A
CBI60048A — Entrada: 110-240-277 Vac — Saída: 12,5 A

Potência e interface
Potências até 600 W e tensões de saída até 56 V. A interface Ethernet inclui um servidor web interno para acesso direto via IP do equipamento e suporta configuração remota, monitoramento e registro de dados.

Suporte e gestão de baterias
Tecnologias de bateria suportadas:

• Chumbo-ácido
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Recursos Battery Care:

• Perfis de carga específicos por bateria
• Compensação de temperatura de carga
• Proteção contra descarga profunda
• Limitador de corrente de carga
• Funções de testador de bateria (conexão, polaridade, células em curto, impedância interna)
• Monitoramento da saúde da bateria

Monitoramento remoto e dados
A integração Ethernet permite transmissão em tempo real de parâmetros operacionais. O utilizador pode:

• Monitorizar parâmetros
• Configurar parâmetros
• Registar dados e eventos
• Receber notificações de alarme

Parâmetros monitorizados: tensão de entrada AC; tensão/corrente/potência/estado de saída DC; tensão/corrente/impedância interna da bateria; alarmes de rede/dispositivo/bateria.

Saída de carga e configuração de relés
A saída de carga é totalmente configurável. Comportamentos suportados:

• Desligar a carga via comando web ou botão externo
• Ligar a carga automaticamente quando a AC falha (útil para iluminação de emergência)
• Alimentar a carga por um período definido
• Operação cíclica conforme programação
• Ligar ativação de carga a um botão externo

Contatos de relé configuráveis (exemplos):

• Relé de falha
• Relé de rede AC
• Relé de falha do retificador
• Alarme acústico

Proteção e confiabilidade
A comutação controlada por microcontrolador otimiza a vida útil da bateria e previne descarga profunda. As proteções incluem dispositivos automáticos sem fusível contra inversão de polaridade, curto-circuitos, sobrecargas e sobretensões.

Folhas de dados e manuais
Folhas de dados e manuais de instruções disponíveis para os modelos listados (existem folhas de dados/manuais específicos para CBI6012A, CBI6024A, CBI6048A, CBI60024A e CBI60048A).

Especificações técnicas

• Séries: CBI60W e CBI600W (All In One DC-UPS)
• Protocolos: Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• Servidor web interno para configuração e monitoramento
• Faixa de potência: até 600 W
• Tensão máxima de saída: até 56 V
• Entrada AC: 110–240–277 Vac (dependendo do modelo)
• Exemplos de corrente de saída: CBI6012A 5 A, CBI6024A 2,5 A, CBI6048A 1,25 A, CBI60024A 25 A, CBI60048A 12,5 A
• Tecnologias de bateria suportadas: chumbo-ácido, AGM, GEL, NiCd, NiMh, Li-Ion, LiFePO4
• Gestão de bateria: compensação de temperatura, limitação de carga, testador de bateria, monitoramento de estado
• Proteções: inversão de polaridade, curto-circuito, sobrecarga, sobretensão (automático sem fusível)
• Controle de carga: controlo remoto/web, operação temporizada/cíclica, ativação por botão externo
• Saídas de relé: configuráveis para falha, rede AC, falha do retificador, alarme acústico
• Capacidades remotas: reporte em tempo real, registro de dados/eventos, notificações de alarme
