Servoconversor CC FD100-50-IPM

monofásicotrifásicosem escovas

Visão geral do produto

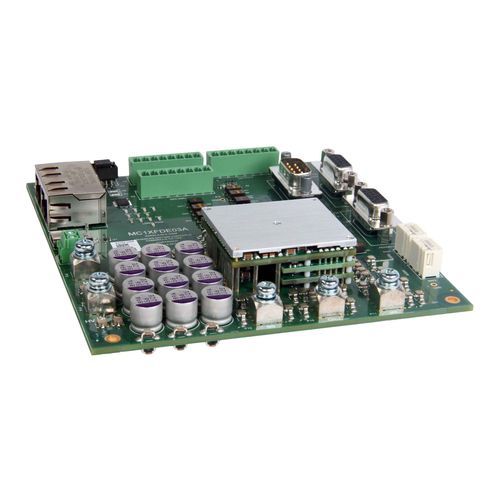

O FD100-50-IPM é um conjunto de placa de desenvolvimento e drive servo para o servodrive FlexPro® FE100-50-IPM com arquitetura IMPACT™. Conectores padrão simplificam as ligações ao controlador, motor, alimentação e sinais de feedback. A placa é projetada para prototipagem e adequada para uso em produção e ambientes industriais.

Controle / Comando

• ±10 V Analógico
• Step & Direction (5V)
• Seguidor de encoder
• Indexação
• Jogging
• Pela rede
• Sequenciamento

Feedback primário

• BiSS modo C
• EnDat® 2.2
• Halls
• Encoder incremental
• Tacômetro (±10 VDC)

Modo de operação

• Modos de perfil
• Corrente
• Posição
• Velocidade

Tipo de motor

• Trifásico (Brushless)
• Monofásico (Brushed)
• Stepper

Downloads do produto & Software (apenas títulos)

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• Conteúdo de vídeo instrucional (ex.: práticas corretas de fiação)

Características técnicas / Especificações

• Formato: Placa de desenvolvimento
• Família: FlexPro
• Estado do produto: Ativo
• Corrente contínua (A): 50
• Corrente de pico (A): 100
• Tensão de alimentação DC (VDC): 20 - 90
• Tensão de alimentação AC (VAC): -
• Comunicação de rede: Ethernet/IP
• Segurança funcional: Safe Torque Off (STO)
• Tamanho (mm): 133.4 x 127.0 x 19.0
• Peso (g): 283.5
