Unidade de medição inercial MEMS Motus

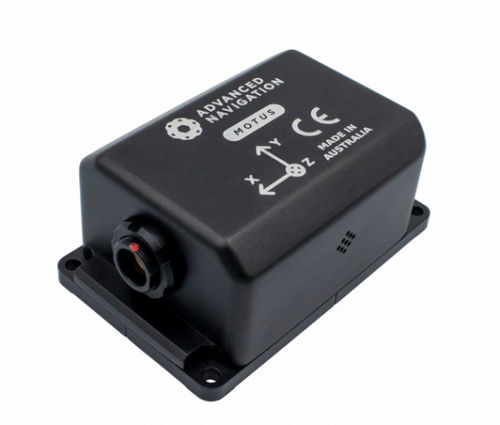

Unidade de medição inercial MEMS - Motus - Advanced Navigation
Unidade de medição inercial MEMS - Motus - Advanced Navigation
Unidade de medição inercial MEMS - Motus - Advanced Navigation - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
MEMS

Descrição

<strong>Visão geral</strong><br>Motus é uma unidade de medição inercial MEMS (IMU) de altíssima precisão da Advanced Navigation que combina desempenho inercial similar ao FOG com baixo SWaP‑C. Disponível como placa OEM ou em versão encapsulada e robusta, Motus foi projetada para sistemas autónomos que exigem dados precisos de atitude e navegação com restrições de peso e espaço.<br><br><strong>Desempenho chave</strong><br>Rolamento & Arfagem: 0,05 °<br>Cap (magnético): 0,8 °<br>Instabilidade de bias (giroscópio): 0,2 °/h<br>Taxa de atualização / Filtro interno: 1000 Hz<br><br><strong>Descrição do produto</strong><br>Motus integra acelerómetros e giroscópios MEMS líderes de mercado com um algoritmo de fusão sofisticado e calibração térmica extensa para garantir precisão estável entre −40 °C e 85 °C. A placa OEM é compacta (34 x 39 x 24 mm, 26 g); a versão encapsulada (42 x 67 x 30 mm, 98 g) oferece proteção ambiental e conectores robustos para uso externo.<br><br><strong>Características</strong><br><ul><li>Sensores MEMS de ultra‑alta precisão e fusão avançada, proporcionando desempenho comparável a IMUs FOG.</li><li>Opções em package reduzido OEM e encapsulado robusto (OEM: 34×39×24 mm, 26 g; Enclosed: 42×67×30 mm, 98 g).</li><li>Cadeia de sinal avançada: amostragem síncrona a 1000 Hz através de seis ADCs diferenciais de 24 bits e múltiplas fontes de alimentação reguladas para estabilidade térmica.</li><li>Alta taxa de atualização: saídas de atitude calibradas em temperatura e filtradas até 1000 Hz para controlo de plataformas dinâmicas.</li><li>Versão encapsulada conforme IP67 e MIL‑STD‑810G; SO em tempo real orientado à segurança e design hardware compatível com MIL‑STD.</li></ul><br><strong>Aplicações</strong><br><ul><li>UAV LiDAR e mapeamento</li><li>Estabilização de gimbal e câmeras</li><li>Rastreamento de movimento humano</li><li>Levantamentos marítimos e navegação subsea</li><li>Navegação de veículos autónomos e suporte INS</li></ul><br><strong>Especificações — Navegação</strong><br>Precisão Rolamento & Arfagem: 0,05 °<br>Precisão Cap (magnético): 0,8 °<br>Precisão Rolamento & Arfagem (auxiliado por GNSS): 0,03 °<br>Precisão Cap (auxiliado por GNSS): 0,05 °<br>Precisão posição horizontal (GNSS): 0,8 m<br>Precisão posição vertical (GNSS): 1,5 m<br>Precisão velocidade (GNSS): 0,007 m/s<br>Alcance de orientação: Ilimitado<br>Tempo de Hot Start: 500 ms<br>Taxa de filtro interno: 1000 Hz<br>Taxa de dados de saída: Até 1000 Hz<br><br><strong>Especificações — Sensores</strong><br><strong>Acelerómetros</strong><br>Alcance: ±10 g<br>Instabilidade de bias: 8 ug<br>Bias inicial: < 0,45 mg<br>Erro de escala inicial: < 0,03 %<br>Estabilidade do fator de escala: < 0,04 %<br>Não linearidade: < 0,05 %<br>Erro de alinhamento entre eixos: < 0,05 °<br>Densidade de ruído: 2 ug/√Hz<br>Largura de banda: 250 Hz<br><br><strong>Giroscópios</strong><br>Alcance: ±475 °/s<br>Instabilidade de bias: 0,2 °/h<br>Bias inicial: < 3 °/h<br>Erro de escala inicial: < 0,02 %<br>Estabilidade do fator de escala: < 0,03 %<br>Não linearidade: < 0,03 %<br>Erro de alinhamento entre eixos: < 0,05 °<br>Densidade de ruído: 6 °/h/√Hz<br>Largura de banda: 200 Hz<br><br><strong>Magnetómetros</strong><br>Alcance: ±8 G<br>Erro de escala inicial: < 0,07 %<br>Estabilidade do fator de escala: < 0,09 %<br>Não linearidade: < 0,08 %<br>Erro de alinhamento entre eixos: < 0,05 °<br>Densidade de ruído: 210 uG/√Hz<br>Largura de banda: 110 Hz<br><br><strong>Comunicação</strong><br>Interface (OEM): UART<br>Interface (Enclosed): RS232 (opção RS422 disponível)<br>Velocidade: 4800 a 2M baud<br>Protocolo: AN Packet Protocol ou NMEA<br>Interface periférica: 2× GPIO e RS232 auxiliar<br>Nível GPIO: 5–20 V<br>Funções GPIO: entrada 1PPS, sincronização sensor I/O, odómetro, deteção stationary, entrada air data, NMEA I/O, entradas GNSS NovAtel/Trimble, AN Packet Protocol<br><br><strong>Hardware</strong><br>Tensão de operação (OEM): 4,5–5,5 V<br>Tensão de operação (Enclosed): 5–36 V<br>Proteção de entrada (Enclosed): ±60 V<br>Consumo (típico): 1,4 W<br>Duração standby hot start: 48 h<br>Temperatura de operação: −40 °C a 85 °C<br>Proteção ambiental (Enclosed): IP67 / MIL‑STD‑810G<br>MTBF: 200.000 h<br>Limite de choque: 150 g, 6 ms, semi‑senoidal<br>Limite de vibração: 8 g RMS<br>Dimensões (OEM): 34 × 39 × 24 mm<br>Dimensões (Enclosed): 42 × 67 × 30 mm<br>Peso (OEM): 26 g<br>Peso (Enclosed): 98 g<br><br><strong>Especificações técnicas</strong><br><ul><li>Produto: Motus</li><li>Fabricante: Advanced Navigation</li><li>Precisão Rolamento & Arfagem: 0,05 °</li><li>Precisão Cap (magnético): 0,8 °</li><li>Instabilidade de bias (gyro): 0,2 °/h</li><li>Taxa de atualização / Filtro interno: 1000 Hz</li><li>Taxa de saída: Até 1000 Hz</li><li>Acelerómetro: ±10 g; ruído: 2 ug/√Hz; instabilidade de bias: 8 ug</li><li>Giroscópio: ±475 °/s; ruído: 6 °/h/√Hz; instabilidade de bias: 0,2 °/h</li><li>Magnetómetro: ±8 G; ruído: 210 uG/√Hz</li><li>Interfaces: UART (OEM), RS232 (enclosed), AN Packet Protocol ou NMEA</li><li>GPIO: 2× GPIO + RS232 auxiliar; nível 5–20 V; funções incl. 1PPS, sync sensor, odómetro, NMEA I/O, entradas GNSS</li><li>Alimentação: OEM 4,5–5,5 V; Enclosed 5–36 V; consumo típico 1,4 W</li><li>Ambiente: Enclosed IP67 / MIL‑STD‑810G; temperatura −40 °C a 85 °C</li><li>Dimensões: OEM 34×39×24 mm; Enclosed 42×67×30 mm</li><li>Peso: OEM 26 g; Enclosed 98 g</li><li>MTBF: 200.000 h</li><li>Choque/Vibração: 150 g (6 ms semi‑senoidal) / 8 g RMS</li></ul><br>

Catálogos

MOTUS
MOTUS
2 Páginas
