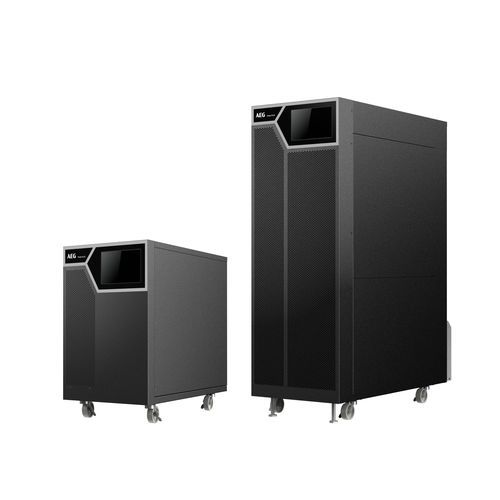

UPS de dupla conversão Protect Plus S400

trifásicade lítioVRLA

Visão geral
Protect Plus S400 é um UPS on-line sem transformador que oferece pegada compacta e configurações flexíveis. Utilizando tecnologia de dupla conversão full IGBT (VFI-SS-11), proporciona baixo THDi de entrada e fator de potência de entrada próximo da unidade. O sistema opera em modo ECO, atingindo eficiências > 99%. Protect Plus S400 destina-se a aplicações críticas que exigem alta qualidade de energia, eficiência de consumo, disponibilidade e espaço de instalação/manutenção reduzido. Combina elevado poder de carga de bateria e design compacto para proteger cargas sensíveis.

Benefícios

• Acesso frontal aos componentes principais para instalação, operação e manutenção fáceis; atualização em paralelo simples
• Fator de potência de saída unitário: 1 kVA = 1 kW
• Carregador de alta capacidade para tempos de backup prolongados com configuração adequada de baterias
• Economia de espaço, cabeamento e dispositivos de proteção, e gestão de energia otimizada
• Controle completo e configuração de parâmetros através do display HMI amigável

Características

• Arquitetura full IGBT sem transformador
• Classificação VFI-SS-11
• Fator de potência de saída até 1
• Eficiência AC/AC > 95% (VFI) e > 99% em modo VFD (ECO)
• Soluções de bateria flexíveis: VRLA e Lítio*
• Alto MTBF e baixo MTTR
• Operação em paralelo até 4 unidades
• Gestão de bateria otimizada
• Opção de conversor de frequência
• Ampla gama de opções

Destaques
CAPACIDADE: 20-80 kVA
FÁSICOS DE ENTRADA: 3PH+N+G
TENSÃO DE ENTRADA: 380 / 400 / 415 V
FÁSICOS DE SAÍDA: 3PH+N
TENSÃO DE SAÍDA: 380 / 400 / 415 V

Acessórios

• Mecânicos: acessório IP21 para 20-40K; acessório IP21 para 60-80K
• Comunicações: AEG Network Card; S400 ModBus Card; S400 Relay Card; sensor de temperatura da bateria S400

Especificações técnicas

• Capacidade: 20 - 80 kVA
• Fases de entrada: 3PH + N + G
• Tensão de entrada (nominal): 380 / 400 / 415 V
• Fases de saída: 3PH + N
• Tensão de saída (nominal): 380 / 400 / 415 V
• Potências nominais (kVA / kW) variantes: 20/20, 30/30, 40/40, 60/60, 80/80
• Dimensões (L x P x A mm): 20 kVA = 330 x 700 x 525 mm; 30 kVA e 40 kVA = 330 x 772 x 977 mm; 60 kVA e 80 kVA = 330 x 772 x 977 mm
• Peso (kg): 20 kVA = 45 kg; 30 kVA = 48 kg; 40 kVA = 48 kg; 60 kVA = 96 kg; 80 kVA = 96 kg
• Faixa de tensão (V) (ph-n / ph-ph): 116 ÷ 190 / 200 ÷ 329 @ 50% carga; 190 ÷ 276 / 329 ÷ 478 @ 100% carga
• Tensão nominal de bypass: 230 V (fase a neutro) / 400 V (fase a fase)
• Frequência: 50 / 60 Hz
