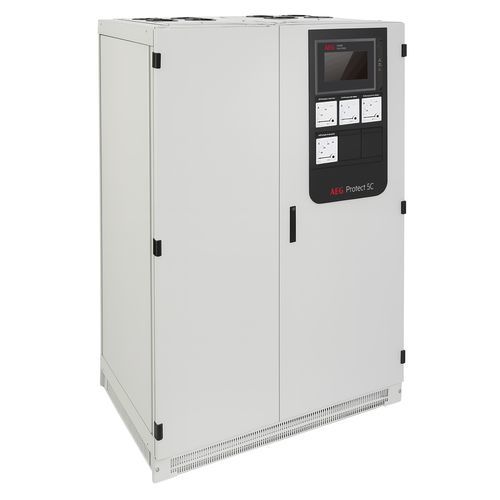

UPS online Protect 5C

de dupla conversãomonofásicatrifásica

Visão geral do produto
A série Protect 5C é um no-break online de dupla conversão projetado para fornecer energia contínua e regulada a instalações industriais e comerciais críticas. O controlo digital baseado em DSP e as opções de comunicação permitem operação estável e monitorização remota em ambientes elétricos adversos.

Destaques

• Grau industrial: Projetado para locais exigentes e operação contínua.
• Configuração flexível: Design orientado à manutenção para intervenções rápidas.
• Controlo digital inteligente: Regulação por DSP com múltiplas interfaces de comunicação para supervisão remota.
• Nível de proteção: IP20 de série, opção até IP43 para maior proteção contra poeira e água.
• Opções de saída: 3‑fase 380/400/415 VAC ou 1‑fase 220/230/240 VAC.

Benefícios

• Adequado para ambientes elétricos severos
• Alta resistência a curto‑circuitos
• Expansão de capacidade modular e flexível
• Elevada capacidade de sobrecarga
• Operação e monitorização intuitivas
• Vida útil prolongada com gestão inteligente de baterias

Características

• Fator de potência de saída 0,9
• Tecnologia de controlo DSP moderna
• Baixo nível de ruído
• Resposta dinâmica muito rápida
• Projeto à prova de curto‑circuito na saída
• IHM multilíngue com ecrã táctil colorido de grandes dimensões
• Múltiplas comunicações: Modbus RTU/TCP, SNMP (opt.), IEC61850 (opt.)
• Fácil expansão paralela de capacidade
• Dutos de dissipação térmica eficientes
• Isolamento galvânico entrada/saída
• Projeto específico de placas de proteção
• Gestão inteligente de baterias
• Suporte a múltiplas tecnologias de baterias (Chumbo, Ni‑Cd, Li‑ion, SMC) e tensões

Especificações técnicas

• Modelo: Protect 5C
• Capacidade / Potência: 10 – 200 kVA
• Tensão nominal de entrada (retificador): 3 x 400 V (3 x 380 V, 3 x 415 V; outras sob pedido)
• Saída: 380/400/415 VAC 3‑fase ou 220/230/240 VAC 1‑fase
• Tensões DC (nominais do retificador): 108 V, 216 V, 384 V
• Tipo de retificador: 6-pulse (padrão) / 12-pulse (opcional)
• Faixas de entrada DC do inversor: 108 V (86–140 V); 216 V (170–279 V); 384 V (307–499 V)
• Tensão nominal do inversor @3‑fase: 3 x 400 V (3 x 380 V, 3 x 415 V; outras sob pedido)
• Tensão nominal do inversor @1‑fase: 220 V / 230 V / 240 V (outras sob pedido)
• Resposta estática da tensão de saída: < ±1%
• Resposta dinâmica da tensão de saída: < ±3%
• Tempo de recuperação: ≤ 20 ms
• Fator de potência à carga nominal: 0,9
• Capacidade de sobrecarga: 150% por 1 min; 125% por 10 min
• Nível de proteção: IP20 (opção até IP43)
• Temperatura de operação: -10°C a 40°C (sem derating)
• IHM: ecrã táctil colorido 7"; 3 LEDs para estado e alarme
• Comunicações / protocolos: Modbus RTU, Modbus TCP/IP (opcional), SNMP (opcional), IEC61850 (opcional)
• Tecnologias de baterias suportadas: Chumbo, Ni‑Cd, Li‑ion, SMC (múltiplas tensões)
