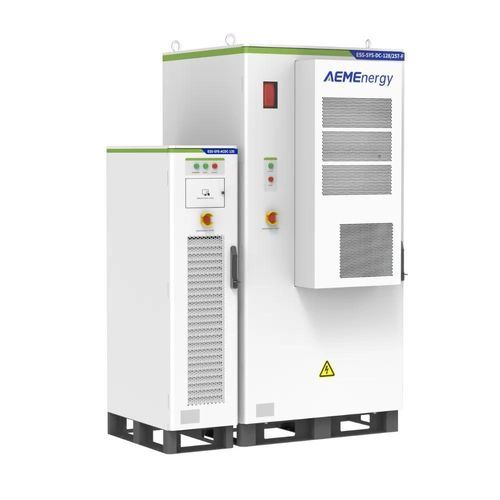

Sistema de armazenamento de energia de fosfato de ferro-lítio SyncPower C&I BESS+PCS

compactoisolado da rederefrigerado a ar

Descrição
Projetado com uma arquitetura modular para atender aos requisitos do mercado internacional, o C&I BESS integra armários de bateria LiFePO4 com um sistema de conversão de potência (PCS) de alta eficiência. Os armários ESS-SYS utilizam células de alta capacidade, um avançado sistema de gestão de bateria (BMS), gestão térmica inteligente e proteções de segurança em múltiplas camadas para fornecer armazenamento de energia eficiente e fiável para aplicações comerciais, industriais e de energias renováveis. O PCS suporta operação em paralelo de múltiplas unidades e pode ligar-se a vários armários de bateria para permitir implantações escaláveis.

Características principais

• Instalação flexível: disposição integrada de carga/descarga que permite a instalação lado a lado dos armários.
• Proteção avançada: lógica de proteção inteligente e bloqueios de segurança para operação mais segura.
• Química segura: células LiFePO4 com características térmicas estáveis.
• Pegada compacta: alta densidade energética por armário para minimizar o espaço no local.

Especificação do armário de bateria de armazenamento de energia (múltiplos modelos)
Product Model : ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
Battery type : LiFePO4
Cycle life : ≥ 6000 cycles (100% DOD charge/discharge, 25 ± 2 °C, EOL 80%)
C/D-rate : 0.5C/P@25℃
Profundidade de descarga : 90% DOD
Energia nominal : 257.228 kWh (0.5P,25±2℃) | 129 kWh (0.5P,25±2℃) | 113 kWh (0.5P,25±2℃) | 96 kWh (0.5P,25±2℃) | 80 kWh (0.5P,25±2℃)
Tensão nominal : 819.2 V | 409.6 V | 358.4 V | 307.2 V | 256 V
Intervalo de tensão : 716.8-908.8 V | 358.4-454.4 V | 313.6-397.6 V | 268.8-340.8 V | 224-284 V
Tipo de célula : LFP 3.2 V / 314 Ah
Modo de ligação da bateria : 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
Modo de ligação PACK : 1P16S
Precisão estimativa SOE : <5%
Diferença máx. de temperatura dos terminais : 3.5 ℃
Eficiência round-trip : 95%
Ruído : <75 dB
Nível de proteção : IP55
Temperatura de operação : -20 ℃ a +55 ℃
Humidade de operação : 0–95% (não condensante)
Altitude : 4000 m (derating acima de 2000 m)
Proteção contra incêndio : sistema à base de aerossol
Controle térmico : arrefecimento inteligente por ar
Dimensões : 1150 × 1100 × 2400 mm
Peso : 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
Grau anticorrosão : C3
Conceito de segurança : projeto à prova de explosão e dispositivo de alívio de pressão
Interface de comunicação : RS485, CAN, Ethernet
Protocolos de comunicação : CAN, Modbus RTU, Modbus TCP

Sistema de conversão de potência (modelo de exemplo)
Product Model : ESS-SYS-ACDC-135
Potência nominal (kW) : 135
Tensão nominal (V) : AC 400 V
Corrente nominal (A) : 195
Frequência nominal (Hz) : 50 / 60 (±0.2)
THDi : < 3%
Fator de potência : 1.0 lead ~ 1.0 lag
Configuração AC : 3W + N + PE
Intervalo tensão DC (Vdc) : 716.8 – 908.8
Corrente DC nominal (A) : 176
Nível de ruído (dB) : ≤ 75
Temperatura de operação : –20 ℃ a +45 ℃
Método de arrefecimento : arrefecimento inteligente por ar
Humidade relativa : 95% (não condensante)
Altitude máx. : 4000 m (derating acima de 2000 m)
Dimensões (L × A × P) : 450 × 900 × 1800 mm
Tempo de comutação rede/fora de rede (ms) : < 10 (STS)
Visor : ecrã tátil
Interfaces de comunicação : RS485 / LAN
I/O reservados : DO / DI

Especificações técnicas

• Química da bateria: LiFePO4
• Vida em ciclos: ≥ 6000 cycles (100% DOD, 25 ± 2 °C, EOL 80%)
• C/D-rate: 0.5C
• Profundidade de descarga: 90% DOD
• Eficiência round-trip: 95%
• Classe de proteção: IP55
• Intervalo de temperatura de operação (armário bateria): -20 ℃ a +55 ℃
• Intervalo de temperatura de operação (PCS): -20 ℃ a +45 ℃
• Arrefecimento: arrefecimento inteligente por ar
• Ruído: <75 dB
• Comunicação: RS485, CAN, Ethernet; protocolos: CAN, Modbus RTU, Modbus TCP
• Altitude máx: 4000 m (derating acima de 2000 m)
• Dimensões (armário bateria): 1150 × 1100 × 2400 mm
• Pesos exemplares: de 1220 kg a 2414 kg dependendo do modelo
• Segurança: projeto à prova de explosão e alívio de pressão; supressão de incêndio por aerossol
• Exemplo PCS: ESS-SYS-ACDC-135 — 135 kW, AC 400 V, intervalo DC 716.8–908.8 Vdc, ecrã tátil
