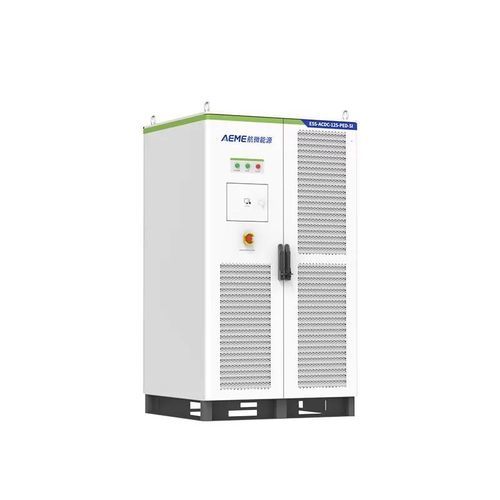

Sistema de armazenamento de energia compacto ESS-ACDC-125-PED-SI

isolado da redetrifásicorefrigerado a ar

Visão geral do produto
O ESS-ACDC-125-PED-SI é um sistema integrado de conversão PV–storage–diesel que combina funções de inversor fotovoltaico, conversor para armazenamento em bateria e interface opcional para gerador diesel. Projetado para microrredes industriais e cargas críticas, suporta prioridade de consumo PV, corte de pico, preenchimento de vale, alimentação híbrida multi-fonte e comutação rápida entre rede e modo off-grid para manter o fornecimento contínuo.

Características principais

• Instalação flexível: gabinete integrado permite montagem lado a lado e implantação com uso eficiente do espaço.
• Gestão digital: controlo e monitorização inteligentes integrados com ecrã táctil e interfaces de comunicação para supervisão ao longo do ciclo de vida.
• Conexão paralela escalável: suporta até 4 unidades em modo off-grid e até 8 unidades em modo ligado à rede para expansão modular.
• Alto desempenho de conversão: pegada compacta e elevada eficiência do PCS para maximizar o rendimento energético do sistema.
• Interfaces opcionais: integração com gerador diesel, entradas PV MPPT (1 ou 4 canais) e suporte STS (interruptor de transferência estática).

Especificações técnicas

• Modelo: ESS-ACDC-125-PED-SI
• Potência aparente: 110 kVA
• Potência nominal: 100 kW
• Tensão CA nominal: 400 V
• Intervalo tensão CA (rede): 360 V - 440 V; off-line: 400 V ±5%
• Frequência nominal: 50/60 Hz
• Corrente harmónica (AC): <3% (THDi) / THDu ≤5%
• Fator de potência: 0,9 before - 0,9 after
• Formato de corrente alternada: 3W+N+PE
• Corrente de saída (off-line): 152 A
• Capacidade de sobrecarga: 110% 10 min / 120% 1 min
• Entrada CC (bateria): intervalo de tensão 680 V - 900 V; corrente nominal 150 A
• Fotovoltaico (opcional): V_oc máx. 950 VDC; intervalo MPPT 200 V - 900 VDC; canais MPPT 1 ou 4; opções de potência PV 60 / 120 / 240 kW
• Acesso a gerador diesel (opcional): entrada CA 260 Vac - 530 Vac (3L+PE); frequência 45 Hz - 65 Hz; fator de potência de entrada ≥0,99; eficiência em carga plena >95%; THD de entrada <5%; opções de potência 40 kW / 80 kW
• STS (opcional): potência nominal 200 kW; tensão CA 400 V/230 V (-20%~15%); frequência 50/60 Hz (±5 Hz); potência AC máx. 220 kVA; corrente máx. 330 A
• Ruído: ≤75 dB(A)@1m
• Temperatura de operação: -20°C a +45°C
• Arrefecimento: arrefecimento por ar inteligente
• Humidade relativa: até 95% (sem condensação)
• Altitude: redução de potência acima de 2.000 m
• Tempo de comutação online/offline: <10 ms (STS)
• Display / Comunicação: ecrã táctil, RS485 / LAN; reservas DO/DI

Aplicações e integração

• Microrredes industriais, locais industriais remotos e sistemas insulares.
• Energia de reserva para instalações críticas, locais de telecomunicações e acampamentos de obra.
• Instalações híbridas renováveis que combinam PV, armazenamento em bateria e geradores diesel com controlo digital centralizado.
• Serviços de integração: avaliação do local, dimensionamento em paralelo e comissionamento diesel/PV.
