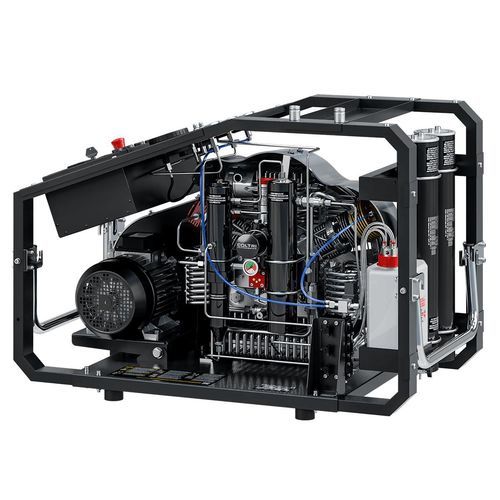

Grupo compressor de ar Ergo TPS

de pistãode alta pressãode múltiplos estágios

Visão geral
O Ergo TPS é um compressor compacto de alta pressão da linha Prime, concebido para a produção fiável de ar respirável. Integra um grupo de bombagem em 3 estágios, um sistema de purificação Hyperfilter de dupla cartucho e um quadro aberto de fácil manutenção.

Grupo de bombagem 3 estágios

• Monobloco em alumínio
• Lubrificação forçada por bomba de engrenagens de baixa pressão
• Filtro de aspiração 10 µm
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Separador intermédio de condensado após o segundo estágio
• Separadores finais de condensado de alta pressão de duplo efeito
• Válvulas de segurança após cada estágio
• Cilindros em alumínio injetado com revestimento Nicasil para melhor dispersão de calor
• Bielas em alumínio forjado; virabrequim em aço forjado
• Válvulas em aço inox nas 2.ª e 3.ª fases
• Rolamentos de rolos pesados e terceiro estágio em aço endurecido com 5 segmentos fundidos especiais
• Patins de apoio nas 2.ª e 3.ª fases para eliminar forças laterais nos êmbolos
• Sistema de filtração Hyperfilter integrado

Motor elétrico
Disponível em versão monofásica ou trifásica (aprox. 5,5–7,5 kW). O motor transmite o movimento ao grupo de bombagem por correia para garantir transmissão fiável de potência.

Sistema de purificação Hyperfilter
O Hyperfilter, situado após o separador final e antes da válvula de manutenção de pressão, inclui duas cartutas em série: cartucho 1 com peneira molecular para remoção de humidade; cartucho 2 com peneira molecular + carvão ativado para remoção de vapores de óleo e contaminantes. Projetado para tratamento de ar respirável (uso de cartuchos originais). Capacidade de filtração: 3.050 m³ (ar de entrada 20°C @ 200 bar).

Quadro elétrico e comandos

• Interruptor ON/OFF com proteção do motor
• Pressostatos eletromecânico e eletrónico para paragem automática à pressão final
• Drenagem automática dos separadores entre estágios e do separador final durante a operação
• Temporizador para dispositivo de drenagem automática de condensados
• Arranque em vazio integrado (descarga automática a cada paragem)
• Depósito de recolha de condensados 5 L (≈3 L úteis) com silenciador
• Manômetros interstágio para monitoramento de pressão e verificação da estanqueidade das válvulas

Estrutura e manutenção
Estrutura aberta para acesso e transporte facilitados; placa porta-motor basculante mantém a tensão constante da correia. Carenagem termoformada canaliza ar de refrigeração sobre cilindros e canalizações interstágio para otimizar a eficiência. Consola de comando com manômetros interstágio, indicador de temperatura interna, alarmes de sequência de fases e nível de óleo, comandos de marcha/paragem e drenagem manual de condensados. Estrutura em aço com pintura eletrostática resistente, RAL 9005 preto.

Equipamento standard

• 2 ligações de garrafa: escolha DIN 232, DIN 300 ou INT/YOKE 232 bar
• 2 mangueiras de enchimento 1,2 m
• Válvula de manutenção de pressão e manômetros interstágio
• Sistema Hyperfilter duplo certificado PED
• Drenagem automática de condensados com sistema de transporte para o contentor
• Controlo automático da direção de rotação; pressóstato eletrónico e proteção de nível de óleo com paragem automática
• Bomba de óleo com filtro e manómetro
• Peças de transporte; cor da estrutura Preto RAL 9005

Acessórios compatíveis (exemplos)

• C-monitor
• Painéis de carga remotos de pressão simples ou dupla
• Painéis de enchimento remotos com torneiras de alavanca
• ColTrimix e adaptadores de botija (DRV DIN 232 / 300 / INT/YOKE)
• Mangueiras de enchimento (várias comprimentos, 7/16")

Especificações técnicas

• Modelo: Ergo TPS
• Marca: Coltri Compressors
• Gama: Prime Line
• Grupo de bombagem: monobloco em alumínio, 3 estágios
• Motor: monofásico ou trifásico ≈ 5,5–7,5 kW
• Filtro de aspiração: 10 µm
• Tubagem e conexões: AISI 316
• Hyperfilter: dupla cartucha (peneira molecular + carvão ativado); capacidade 3.050 m³ @ 20°C & 200 bar
• Gestão de condensados: separador intermédio após 2.º estágio; separadores finais duplo efeito; depósito 5 L (≈3 L úteis)
• Segurança: válvulas de segurança após cada estágio; pressóstato eletrónico e proteções óleo/rotação
• Construção: cilindros em alumínio com revestimento Nicasil; bielas em alumínio forjado; virabrequim em aço forjado; 3.º estágio em aço endurecido 5 segmentos
• Acabamento: estrutura em aço aberta, pintura eletrostática RAL 9005 preto
