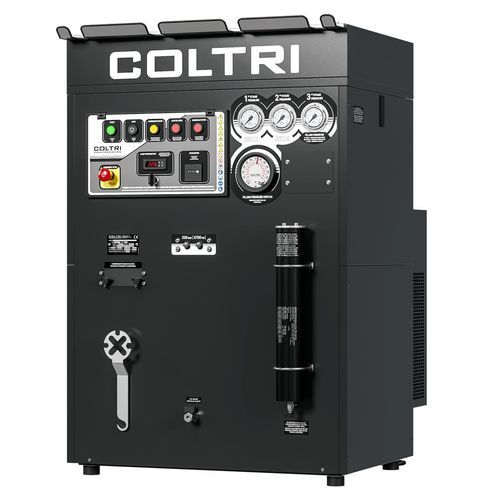

Compressor de pistão Super Silent

alternativode ar respirávelelétrico

Visão geral
O Super Silent integra a Efficient Line de Coltri: um compressor de ar respirável montado em chassi cabinado silenciado, concebido para operação de baixo ruído e alta qualidade de ar em aplicações de mergulho, industriais e de emergência.

Unidade de bombeamento — 3 estágios de alta pressão

• Monobloco em alumínio
• Lubrificação por nebulização com pino imerso no óleo
• Filtro de sucção: 10 µm
• Tubos, acessórios e porcas em aço inoxidável AISI 316
• Separador intermédio de condensados após o segundo estágio
• Separadores finais de condensado de alta pressão
• Válvulas de segurança após cada estágio de compressão
• Cilindros em alumínio de alta dissipação térmica com revestimento nicasil
• Bielas em alumínio forjado
• Virabrequim em aço forjado
• Válvulas do 2.º e 3.º estágio em aço inoxidável
• Rolamentos de rolos de serviço pesado
• Terceiro estágio em aço temperado com 5 segmentos em ferro fundido especial
• 2.º e 3.º estágios com patins de empuxe para eliminar forças laterais nos pistões
• Sistema de filtragem: Maxifilter

Motor elétrico
Motor elétrico monofásico ou trifásico disponível; intervalo de potência padrão para este modelo: 4 a 5,5 kW. O motor transmite o movimento à unidade de bombeamento através de correia.

Sistema de purificação — Maxifilter
O sistema Maxifilter utiliza um cartucho combinado de peneira molecular e carvão ativado para tratar o ar respirável conforme as normas aplicáveis quando são usados cartuchos originais. O Maxifilter é posicionado após os separadores do 2.º e 3.º estágio e antes da válvula de manutenção de pressão para criar uma barreira inicial contra a humidade. Capacidade do filtro (ar de entrada a 20°C e 200 bar): 890 m³.

Quadro elétrico

• Interruptor ON/OFF com proteção do motor
• Pressóstato eletromecânico que para o compressor na pressão final
• Drenagem de todos os separadores entre estágios e do separador final durante o funcionamento
• Temporizador para dispositivo automático de drenagem de condensado
• Partida sem carga integrada (descarregamento automático sempre que a unidade é desligada)
• Recipiente de recolha de condensado: 5 litros (silenciado); capacidade útil aprox. 3 litros
• Manómetros interestágio exibem a pressão de funcionamento de cada estágio

Estrutura
Chassi cabinado silenciado concebido para ambientes que exigem baixos níveis de ruído. Indicação externa do nível de óleo e dreno. Consola de comando equipada com manómetros interestágio, indicador de temperatura interna, alarme de sequência de fases e de falta de óleo, comandos de marcha/paragem e dreno manual de condensado para operação e manutenção facilitadas. Estrutura em aço com pintura eletrostática resistente a riscos, cor Preto RAL 9005.

Equipamento padrão

• 2 conexões de cilindro (opção: DIN 232, DIN 300 ou INT/YOKE 232 bar)
• 2 mangueiras de enchimento de 1,2 m
• Válvula de retenção de pressão
• Manómetros de controlo interestágio
• Sistema de filtragem Maxifilter
• Sensor de temperatura interna com desligamento automático
• Controle automático de sentido de rotação
• Pressóstato com desligamento automático
• Controle de nível de óleo com desligamento automático
• Drena automática de condensados com sistema de transporte para o recipiente
• Cor do chassi: Preto RAL 9005

Finalidades e aplicações
Projetado para produção de ar respirável para mergulho, serviços de resgate, aplicações industriais e outros usos profissionais que requerem alta qualidade de ar e baixa emissão acústica.

Características / especificações técnicas

• Configuração de bombeamento: unidade alta pressão 3 estágios
• Filtragem de sucção: 10 µm
• Materiais: tubagem e acessórios em AISI 316; cilindros em alumínio com revestimento nicasil; virabrequim em aço forjado; bielas em alumínio forjado
• Terceiro estágio: aço temperado com 5 segmentos em ferro fundido especial
• Válvulas: aço inoxidável para 2.º e 3.º estágios
• Sistema de filtragem: Maxifilter — capacidade 890 m³ (20°C, 200 bar)
• Motor elétrico: monofásico ou trifásico, tipicamente 4–5,5 kW
• Recipiente de condensado: 5 L (útil ~3 L)
• Conexões padrão: DIN 232 / DIN 300 / INT (YOKE) 232 bar
• Mangueiras de enchimento padrão: 2 × 1,2 m
• Chassi otimizado para baixo ruído: cor Preto RAL 9005
