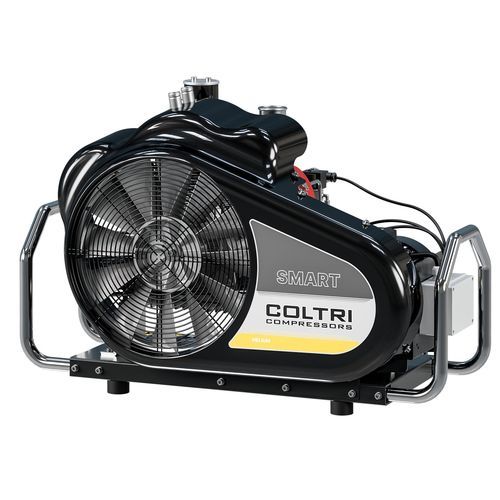

Grupo compressor de gás Smart HE

de pistãosilenciosode alta pressão

Visão geral
O Smart HE é um compressor da linha de hélio, concebido para compressão de hélio em alta pressão e para aplicações de ar respirável e gases técnicos. Integra uma unidade de bombeamento de 3 estágios, o sistema de purificação Maxifilter e um chassis cabinado silenciado para facilitar a manutenção e o transporte.

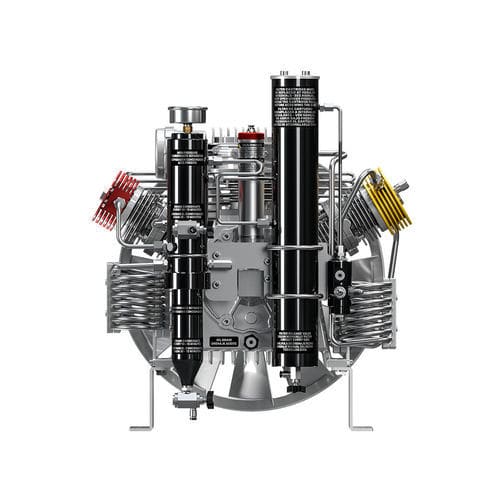

Unidade de bombeamento 3 estágios

• Monobloco em alumínio
• Lubrificação por spray com pino imerso em óleo
• Filtro de aspiração: 10 µm
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Separador intermédio de condensados após o segundo estágio
• Separadores finais de condensado de alta pressão
• Válvulas de segurança após cada estágio de compressão
• Cilindros em alumínio injetado com revestimento de nicasil
• Bielas em alumínio forjado
• Virabrequim em aço forjado
• Válvulas do 2.º e 3.º estágio em aço inoxidável
• Rolamentos de rolos de serviço pesado
• Terceiro estágio em aço temperado com 6 segmentos
• 2.º e 3.º estágio com patins de empuxo para eliminar forças laterais nos pistões
• Sistema de filtragem: Maxifilter

Motor elétrico
Disponível em versão monofásica ou trifásica com potência entre 4 e 5,5 kW; o motor transmite o movimento à unidade de bombeamento através de correia.

Sistema de purificação - Maxifilter
O Maxifilter utiliza um cartucho combinado de peneira molecular e carvão ativo para remover humidade, vapores de óleo e outros contaminantes. Está instalado após os separadores do 2.º e 3.º estágio e antes da válvula de manutenção de pressão para proporcionar uma barreira primária contra a humidade. Capacidade de filtração: 8.600 m³. Concebido para garantir a qualidade do gás comprimido em aplicações subaquáticas, industriais e de respiração de emergência.

Chassi
Chassi cabinado silenciado projetado para facilitar as operações de manutenção. Construído em aço com pintura em pó resistente a riscos na cor Preto RAL 9005. O compressor inclui pegas para transporte.

Equipamento padrão

• Sistema de filtragem Maxifilter
• Pegas de transporte
• Cor do chassi: Preto RAL 9005

Características / especificações técnicas

• Gama de produto: Linha Helium
• Nome comercial / modelo: Smart HE
• Unidade de bombeamento: 3 estágios alta pressão (monobloco alumínio)
• Lubrificação: spray (pino imerso em óleo)
• Filtro de aspiração: 10 µm
• Materiais: tubos/conexões/porcas AISI 316; cilindros em alumínio injectado com revestimento nicasil; bielas em alumínio forjado; virabrequim em aço forjado; válvulas 2.º & 3.º estágio em aço inoxidável
• Separação de condensados: separador intermédio após 2.º estágio e separadores finais de alta pressão
• Segurança: válvulas de segurança após cada estágio
• Rolamentos: rolamentos de rolos de serviço pesado
• Terceiro estágio: aço temperado, 6 segmentos; patins de empuxo no 2.º & 3.º estágio
• Filtragem: Maxifilter (peneira molecular + carvão ativo), capacidade 8.600 m³
• Motor: monofásico ou trifásico, 4–5,5 kW
• Chassi: cabinado silenciado em aço, pintura em pó Preto RAL 9005, pegas
• Equipamento padrão: Maxifilter, pegas, chassi Preto RAL 9005
