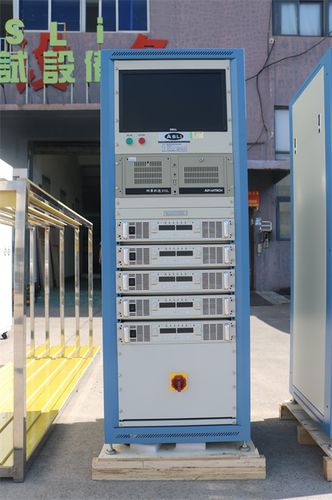

Testador de alta tensão

de isolamentoantirroubode resistência de isolamento

Com o aumento das aplicações fotovoltaicas e a expansão da escala das centrais elétricas, têm vindo a surgir cada vez mais problemas relacionados com os módulos de células solares, tais como a redução da potência, o mau isolamento e a delaminação. Após anos de investigação, verificou-se que grande parte dos problemas no processo de aplicação dos componentes se deve à corrente de fuga entre o condutor interno e a terra (através da borda). A corrente de fuga prolongada provoca alterações no estado do portador de carga e na camada de esgotamento da célula, corrosão da resistência de contacto no circuito, corrosão eletroquímica do material de encapsulamento e outros problemas, resultando na atenuação da potência da célula Características funcionais l A extremidade da moldura do módulo fotovoltaico está ligada à terra, o que não só simula a situação real, como também previne o perigo potencial causado pela alta tensão na moldura durante o processo de teste; l Para cada componente, é adotado o método de teste de 4 fios: 2 fios de alta tensão e 2 fios de terra. Os fios de alta tensão são ligados aos componentes internamente através da caixa de junção, e os fios de terra são ligados à estrutura ou a outras posições eficazes. l Cada canal é independente dos outros; a polaridade da tensão de cada canal e o tempo podem ser definidos separadamente; l Exibição simultânea da tensão, corrente de fuga e resistência de isolamento; l Monitorização em tempo real da tensão, corrente de fuga e curva de resistência de isolamento; l O ecrã mostra o estado do teste e regista os dados do mesmo;
