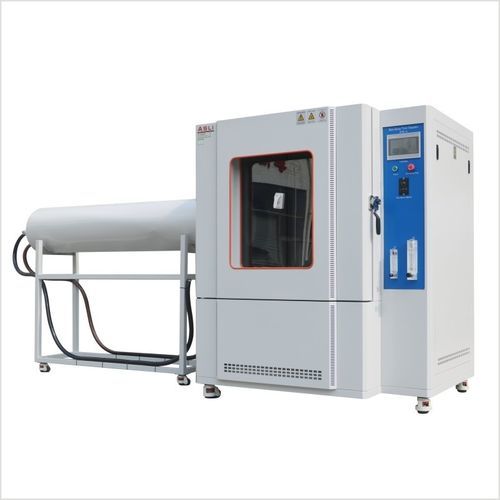

Câmara de ensaio termostática RT-1000 series

climáticade temperaturade pressão

Visão geral do produto
A câmara de ensaio ambiental de simulação de pulverização de chuva da classe IP destina-se a verificar se invólucros e vedações mantêm o desempenho funcional e o estado técnico de equipamentos e componentes após ou durante exposições à chuva. Reproduz chuva artificial em condições controladas sem vento forte nem grandes diferenças de temperatura entre chuva e amostra, e permite avaliação conforme normas IP internacionais.

Aplicação
A câmara é utilizada para avaliar a impermeabilidade de invólucros e componentes em eletrónica, automóvel, telecomunicações e setores semelhantes, simulando chuva e classificando o desempenho de vedação à água.

Ensaios IP e funções

• IPX1 / IPX2: testes de gotejamento/queda controlados com desenho de sucção em pressão negativa e bocal único difícil de entupir.
• IPX3 / IPX4: teste de tubo oscilante com redutor; ângulo e velocidade de oscilação ajustáveis, bocal orientado ao centro do círculo.
• IPX5 / IPX6: bocais em liga de titânio para evitar a fragmentação da coluna de água e garantir distribuição uniforme de pressão.
• IPX9K: bomba importada resistente a altas temperaturas/altas pressões e bocal padrão em liga de titânio para testes de jato de alta pressão estáveis.

Parâmetros técnicos (resumo)
Modelo: RT-1000A | RT-1000B
Normas de teste: JIS, ISO, IEC60529, DIN40050, GB2423, GB4208
Dimensão interna (L×A×P mm): 1000×1000×1000
Dimensão externa (L×A×P mm): 1600×1900×1400
Teste JIS - RT-1000A: Vazão 1,8 L/min ~ 3,9 L/min; Pressão 0,1 kgf/cm2 ~ 0,3 kgf/cm2
Teste JIS - RT-1000B: Vazão 24,5 L/min ~ 39,2 L/min; Pressão 1 kgf/cm2 ~ 3 kgf/cm2
Teste de queda (IPX1 IPX2): RT-1000A velocidade de queda 1 ~ 1,5 mm/min ajustável; RT-1000B velocidade 3 ~ 3,5 mm/min ajustável
Teste de tubo oscilante (IPX3 IPX4): tubo oscilante RT ~ ±80ºC; Vazão 0,07 L/min por bocal
Teste de pulverização de água (IPX3 IPX4): alcance do jato 2,5 m ~ 3 m; Vazão 12,5 L/min ~ 100 L/min
Jato de alta pressão (IPX9K): Pressão 80 Kgf ~ 100 Kgf; Vazão 14 ~ 16 L/min
Velocidade da placa giratória: 4 ~ 20 RPM ajustável

Características

• Pressão e vazão de água ajustáveis para abranger vários níveis de ensaio IP.
• Controle estável da quantidade de chuva através de sistema de irrigação dedicado.
• O modelo RT-1000B permite elevar a temperatura da amostra de RT até 85ºC.
• Construção: paredes internas em chapas de aço importadas; carcaça externa em aço inoxidável #304.
• Designs de bicos que reduzem o risco de entupimento durante ensaios prolongados.
• Bicos em liga de titânio para IPX5/IPX6; bomba importada para IPX9K para resistência a alta temperatura/alta pressão.

Embalagem

• Filme PP como primeira camada.
• Embalagem a vácuo.
• Filme PP como proteção secundária.
• Espuma PU de 10 mm para proteção contra impactos.
• Caixa de madeira compensada reforçada.
• Marca de caixa padrão ASLI.

Especificações

• Modelos disponíveis: RT-1000A, RT-1000B (série RT-1000).
• Normas suportadas: JIS, ISO, IEC60529, DIN40050, GB2423, GB4208.
• Dimensões internas: 1000×1000×1000 mm; externas: 1600×1900×1400 mm.
• Intervalos de vazão/pressão JIS: A: 1,8–3,9 L/min (0,1–0,3 kgf/cm2); B: 24,5–39,2 L/min (1–3 kgf/cm2).
• Alcance do jato de pulverização: 2,5–3 m; vazão até 100 L/min.
• Jato IPX9K de alta pressão: 80–100 Kgf, vazão 14–16 L/min.
• Velocidade da placa giratória ajustável 4–20 RPM.
• Materiais: interior em chapas de aço importadas; carcaça exterior em aço inoxidável 304; bocais em liga de titânio para IPX5/IPX6.
