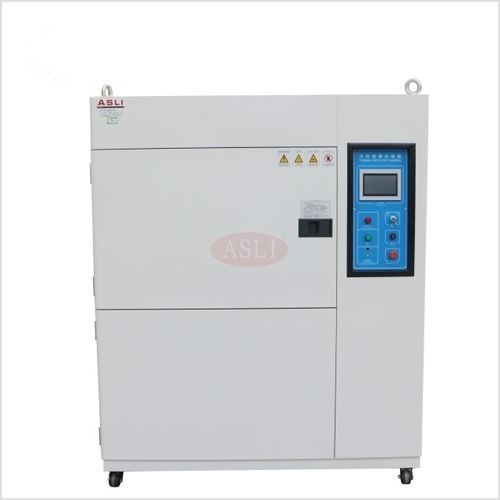

Câmara de choque térmico para altas temperaturas TS series

para baixas temperaturasrápidapara variação rápida de temperatura

Visão geral
A série TS JEDEC22-A104 combina ciclos térmicos, troca rápida de temperatura e choque térmico numa única plataforma para ensaios de confiabilidade de semicondutores, CI, PCBs e conjuntos eletrónicos. O sistema admite controlo de humidade em perfis de alta temperatura ou variação linear e oferece configurações modulares para produção ou laboratório.

Funções principais

• Ciclos térmicos, troca rápida de temperatura e ensaios de choque térmico integrados
• Controlo de humidade opcional durante testes de alta temperatura ou variação linear
• Três classes de baixa temperatura (Tipo A/B/C) com opção de alta temperatura até +200 °C
• Controlo por ecrã táctil e comunicação RS-232 / RS-485 para registo de dados e automação

Configurações

• Duas câmaras — Transferência por cesto (pilha vertical): cesto de amostras move‑se entre câmaras quente e fria para transferência rápida e alto rendimento; adequado para testes em lotes
• Uma câmara — Amostra estática (comutação de fluxo de ar): comutação rápida do fluxo quente/frio com a amostra estática; adequado para amostras delicadas ou com cabos para evitar stress mecânico

Características

• Velocidade: recuperação ≤ 5 min, conversão ≤ 5 s para cumprir perfis IEC/EN
• Cobertura: classes até −65 °C; opção de alta temperatura +200 °C
• Ciclagem: programável até 999 ciclos e até 999 horas por etapa
• Controlo: interface gráfica por ecrã táctil; RS-232 / RS-485 para registo e automação
• Arrefecimento: sistema binário / compressores de duplo estágio com opção água ou arrefecimento por ar
• Modos de operação: choque automático e manual

Normas

• EN 60068-2-14 / IEC 60068-2-14 (variação de temperatura)
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104 (temperature cycling) e JESD22-A106 (thermal shock)

Entrega e serviços

• Manual de instalação e operação com esquemas de cablagem e lista de verificação
• Lista de embalagem para exportação e documentação de envio padrão
• Garantia de 12 meses cobrindo câmara, sistema frigorífico e controlador; suporte técnico remoto vitalício
• Prazo: ~20 dias úteis padrão; 30–40 dias úteis para configurações personalizadas

Comparação — Série TS

• TS-49 (int. 400×350×350 mm) — aprox. 450 kg
• TS-80 (int. 500×400×400 mm) — aprox. 600 kg
• TS-150 (int. 600×500×500 mm) — aprox. 750 kg
• TS-252 (int. 700×600×600 mm) — aprox. 950 kg
• TS-450 (int. 800×750×750 mm) — aprox. 1200 kg

Aplicações

• Ensaios de confiabilidade de dispositivos semicondutores e CI
• Validação de PCB e conjuntos eletrónicos
• Qualificação de componentes eletrónicos automotivos
• Testes de materiais e componentes aeroespaciais
• Ensaios de materiais: metais, plásticos, borracha e compósitos
• Laboratórios de investigação e organismos de certificação

Especificações técnicas

• Classes de temperatura: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C; alta temperatura +150 °C padrão, +200 °C opcional
• Tempo de recuperação: ≤ 5 minutos; tempo de conversão: ≤ 5 segundos
• Precisão / uniformidade: ±0,5 °C / ±2 °C
• Material interno: SUS 304; externo: aço inoxidável ou chapa laminada pintada
• Isolamento: espuma de alta densidade resistente a altas temperaturas
• Sistema de controlo: PID + SSR + controlo por microcomputador; ecrã táctil; RS-232/RS-485
• Arrefecimento: compressores de duplo estágio semi‑herméticos ou herméticos (água/ar)
• Segurança: disjuntor, interruptores de pressão, alarme de falha, proteção contra sobretemperatura e falta de água
• Alimentação: CA 220 V monofásico ou CA 380 V trifásico
• Garantia: 12 meses; suporte técnico remoto vitalício
