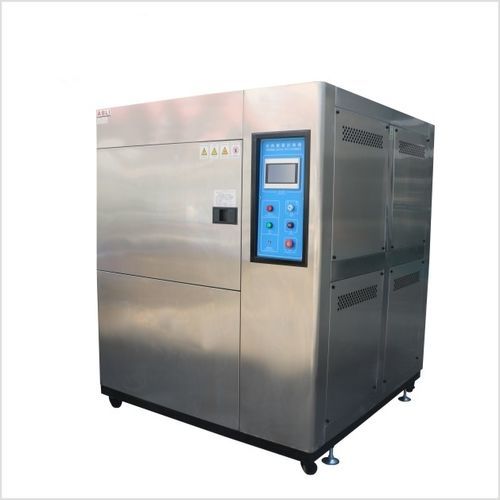

Câmara de choque térmico para altas temperaturas TS series

para baixas temperaturaspara variação rápida de temperatura

Resumo do produto
A Série TS é uma câmara de choque térmico e envelhecimento ambiental com zonas quente e fria separadas e cesta transportadora retrátil opcional para maximizar o volume utilizável e acelerar o rendimento de amostras. A cesta, de baixa inércia térmica, reduz a carga térmica. Indicada para ensaios de ciclos térmicos em metais, plásticos, borracha, eletrónica e materiais compósitos.

Série & Certificação
Série TS — Equipamento de teste de resistência a choque térmico. Certificado CE. Conforme EN 60068-2-14. Garantia de 12 meses. Suporte técnico remoto vitalício.

Série TS — Comparação de cinco modelos
Parâmetro | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Dimensão interna L×A×P (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Dimensão externa L×A×P (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Faixa de temperatura da zona de ensaio | Tipo A: −40 °C ~ +150 °C (200 °C opcional) | Tipo B: −55 °C ~ +150 °C (200 °C opcional) | Tipo C: −65 °C ~ +150 °C (200 °C opcional)
Faixa alta de temperatura | +60 °C ~ +150 °C (200 °C opcional)
Faixa baixa de temperatura | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tempo de exposição — Alto / Baixo | Alto (+60 °C ~ +150 °C): 30 min | Baixo (−10 °C ~ A / B / C): 30 min
Tempo de aquecimento — Slot de armazenamento de calor | RT → 200 °C / aprox. 45 min
Tempo de arrefecimento — Slot de armazenamento de frio | RT → −75 °C / aprox. 100 min
Tempo de recuperação / conversão | ≤ 5 min / ≤ 5 s
Precisão / Uniformidade de controlo | ±0,5 °C / ±2 °C
Material interno e externo | Caixa interna: aço inoxidável SUS 304. Exterior: aço inoxidável ou aço laminado a frio com revestimento de pintura.
Material de isolamento | Espuma de alta densidade resistente a altas temperaturas (formiato/acetato clorado)
Mecânica | PID + SSR + sistema de controlo por microcomputador com interface tátil
Sistema de arrefecimento | Compressor semi-hermético de duas etapas (arrefecido a água) ou compressor hermético de duas etapas (arrefecido a ar)
Dispositivos de proteção | Disjuntor sem fusível; interruptor de alta/baixa pressão do compressor; interruptor de alta pressão do frigorífico; sistema de aviso de avarias; alarme eletrónico; proteções contra sobretemperatura e falta de água
Acessórios | Janela de visualização (opcional)
Marcas de compressor | Tecumseh (França) / Bitzer (Alemanha)
Alimentação | AC 220 V 1-phase 3-wire 50/60 Hz ou AC 380 V 3-phase 5-wire 50/60 Hz
Peso aproximado | TS-49: 450 kg | TS-80: 600 kg | TS-150: 750 kg | TS-252: 950 kg | TS-450: 1200 kg

Visão geral
Projetada para atender EN 60068-2-14, a Série TS avalia a resistência de materiais e conjuntos a transições rápidas de temperatura, identificando degradações químicas ou danos mecânicos causados por dilatações/contrações térmicas.

Configurações

• Duas câmaras — Transferência por cesta (pilha vertical): A cesta desloca a amostra verticalmente entre a câmara de alta temperatura e a de baixa temperatura. Transferência rápida, recuperação curta, alto rendimento de ciclos. Adequado para ciclagem de alta frequência e triagem em lote.
• Câmara única — Amostra estática (comutação de fluxo de ar): Câmara única com comutação rápida do fluxo de ar quente/frio. A amostra permanece estática — sem movimento mecânico. Recomendado para amostras delicadas ou com fiação. RS-232 / RS-485 para logging de dados.

Características principais e funções integradas

• Controlador com ecrã tátil e interface gráfica intuitiva.
• Conversão rápida (≤ 5 s) e recuperação rápida (≤ 5 min).
• Três níveis de baixa temperatura até −65 °C; opção de alta temperatura até +200 °C.
• Ciclagem programável: até 999 horas por passo e até 9999 ciclos.
• Modos automático e manual.
• Opções de arrefecimento binário ou por água para arrefecimento acelerado.
• RS-232 / RS-485 padrão para logging e automação.
• Dimensões internas personalizáveis mediante pedido.

Normas

• EN 60068-2-14 (Change of Temperature)
• IEC 60068-2-14 (Change of Temperature)
• GB/T 2423.22 (Change of Temperature)
• MIL-STD-810G / MIL-STD-810F (Environmental Test)
• ISO 16750-4 (Road Vehicles — Climatic Loads)
• JESD22-A104 (Temperature Cycling)
• JESD22-A106 (Thermal Shock)

Dados de ensaio
Gráficos de perfis de temperatura medidos e ciclos registados estão disponíveis para documentar sequências típicas e desempenho real da série.

Entregáveis & Serviço

• Manual de instalação e operação com diagramas de fiação e checklist de arranque.
• Lista de embalagem e documentos de embarque para exportação.
• Garantia de 12 meses cobrindo câmara, sistema de refrigeração e controlador.
• Prazo padrão: ~20 dias úteis; construções personalizadas: 30–40 dias úteis.
• Suporte técnico remoto vitalício incluído; comissionamento on-site disponível como opção.

Aplicações
Ensaios de choque térmico para metais e ligas, plásticos e borracha, eletrónica e PCB, componentes automotivos, materiais aeroespaciais, compósitos, laboratórios de investigação e organismos de ensaio e certificação.

Especificações técnicas

• Modelos: TS-49, TS-80, TS-150, TS-252, TS-450 (Série TS).
• Faixas de temperatura: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C (alta temperatura +150 °C padrão; +200 °C opcional).
• Dimensões internas (L×A×P mm): TS-49: 400×350×350; TS-80: 500×400×400; TS-150: 600×500×500; TS-252: 700×600×600; TS-450: 800×750×750.
• Dimensões externas (L×A×P mm): TS-49: 1400×1800×1400; TS-80: 1550×1950×1550; TS-150: 1600×2000×1700; TS-252: 1700×2100×1750; TS-450: 1800×2200×1900.
• Tempo de aquecimento (RT → 200 °C): aprox. 45 min. Tempo de arrefecimento (RT → −75 °C): aprox. 100 min.
• Tempo de exposição alto/baixo: 30 min cada (perfil padrão).
• Recuperação / conversão: ≤ 5 min / ≤ 5 s.
• Precisão / uniformidade: ±0,5 °C / ±2 °C.
• Material interior: SUS 304; Exterior: aço inoxidável ou laminado pintado.
• Isolamento: espuma de alta densidade resistente a altas temperaturas.
• Sistema de controlo: PID + SSR + microcomputador; interface tátil; ciclagem programável.
• Arrefecimento: compressores de duas etapas semi-herméticos ou herméticos; opções água/ar.
• Segurança: disjuntor sem fusível, interruptores de pressão do compressor, avisos de avaria, alarmes eletrónicos, proteções contra sobretemperatura e falta de água.
• Acessórios (opcionais): janela de visualização.
• Compressores: Tecumseh / Bitzer.
• Alimentação: AC 220 V 1-phase 3-wire 50/60 Hz ou AC 380 V 3-phase 5-wire 50/60 Hz.
• Peso aproximado: TS-49: 450 kg; TS-80: 600 kg; TS-150: 750 kg; TS-252: 950 kg; TS-450: 1200 kg.
