Câmara de ensaio termostática TS series

climáticade umidadede temperatura

Visão geral

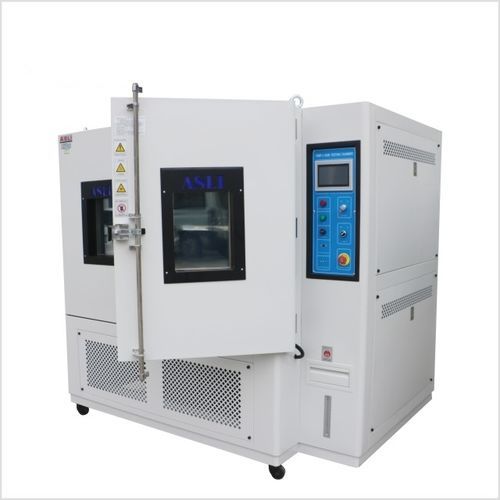

Câmara de ensaio ambiental de 1500 L da série TS com porta basculante dupla, projetada para testes de temperatura alta/baixa e baixa humidade, ciclos térmicos e ensaios de armazenamento de longa duração. Configurada para acomodar UUTs grandes através de uma abertura útil de 1500 mm (exemplo de espaço interno para configuração de porta basculante: 1500 × 1000 × 1000 mm). Indicada para amostras estáticas com rampas graduais e longos tempos de permanência.

Série e modelos
TS Series — modelos disponíveis e volumes internos típicos: TS-80, TS-150, TS-252. Três graus de baixa temperatura (A / B / C) oferecendo capacidades distintas; opção de alta temperatura até +200 °C.

Principais características

• Design de câmara única para amostras estáticas (sem transferência por cesto).
• Três graus de baixa temperatura selecionáveis: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C. Capacidade de alta temperatura até +150 °C padrão (+200 °C opcional).
• Controle de temperatura balanceado PID + SSR por microcomputador para ensaios longos e estáveis (precisão ±0,5 °C; uniformidade ±2 °C).
• Taxa de rampa gradual ≈ 1–3 °C/min, otimizada para ensaios de envelhecimento e armazenamento, não para choque térmico.
• Ciclagem de longa duração: até 999 horas por etapa e até 9.999 ciclos programáveis.
• Compressors de duplo estágio semi-herméticos ou herméticos (arrefecimento por água ou por ar) para rápida redução de temperatura.
• Interfaces de comunicação padrão: RS-232 / RS-485 para registro de dados e automação.
• Sistemas de proteção em várias camadas: chaves de alta/baixa pressão do compressor, alarmes eletrônicos, proteção contra sobretemperatura e falta de água.

Aplicações típicas

• Testes de eletrónica e PCB
• Ensaios de durabilidade de componentes automóveis
• Qualificação aeroespacial e defesa
• Avaliação de materiais e revestimentos
• Testes de módulos solares / fotovoltaicos
• Testes de vida útil de LED e iluminação
• Condicionamento e testes de baterias e armazenamento de energia
• Simulações de embalagem e transporte
• Laboratórios universitários e de investigação
• Laboratórios de ensaio independentes, distribuidores, OEMs, ensaios de dispositivos médicos

Comparação de modelos & especificações chave
Exemplos de dimensões internas e características: TS-80: 500 × 400 × 400 mm; TS-150: 600 × 500 × 500 mm; TS-252: 700 × 600 × 600 mm. Interior: aço inoxidável SUS 304. Exterior: aço inox ou aço laminado a frio com pintura. Isolamento: espuma de alta densidade resistente a altas temperaturas. Controlo: PID + SSR por microcomputador. Arrefecimento: compressores de duplo estágio (arrefecidos por água ou por ar). Taxa de rampa: ≈1–3 °C/min. Precisão/uniformidade: ±0,5 °C / ±2 °C. Alimentação: CA 220 V monofásico ou CA 380 V trifásico, 50/60 Hz. Capacidade de ciclo: até 999 h por etapa e 9.999 ciclos. Pesos aproximados: TS-80 ~450 kg; TS-150 ~650 kg; TS-252 ~850 kg.

Funções incorporadas & segurança

• Controle balanceado PID + SSR para estabilidade e repetibilidade térmica.
• Função de retorno ao ambiente para remoção segura das amostras.
• Pacote de segurança completo: disjuntor sem fusível, proteção de alta/baixa pressão do compressor, proteção de alta pressão refrigerante, sistema de aviso de falhas, alarme eletrónico, proteção contra sobretemperatura, proteção por falta de água e proteção por sobrecarga do motor.

Especificações técnicas

• Série: TS Series (modelos TS-80, TS-150, TS-252).
• Capacidade e configuração da porta: variante 1500 L com porta basculante dupla para DUTs de grande porte (exemplo 1500 × 1000 × 1000 mm).
• Intervalos de temperatura: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C até +150 °C padrão (+200 °C opcional).
• Taxa de rampa: ≈1–3 °C/min (gradual).
• Precisão / uniformidade: ±0,5 °C / ±2 °C.
• Interior: SUS 304; exterior: inoxidável ou aço laminado pintado.
• Isolamento: espuma de alta densidade resistente a altas temperaturas.
• Sistema de arrefecimento: compressores de duplo estágio (semi-herméticos arrefecidos por água ou herméticos arrefecidos por ar).
• Marcas de compressor referenciadas: Tecumseh / Bitzer conforme configuração.
• Alimentação: CA 220 V 1-fase ou CA 380 V 3-fase, 50/60 Hz.
• Comunicação: RS-232 / RS-485 padrão.
• Capacidade de ciclo: até 999 h por etapa e até 9.999 ciclos.
• Proteções: chaves alta/baixa pressão, alarmes electrónicos, proteção contra sobretemperatura, proteção por falta de água e proteção por sobrecarga do motor.
