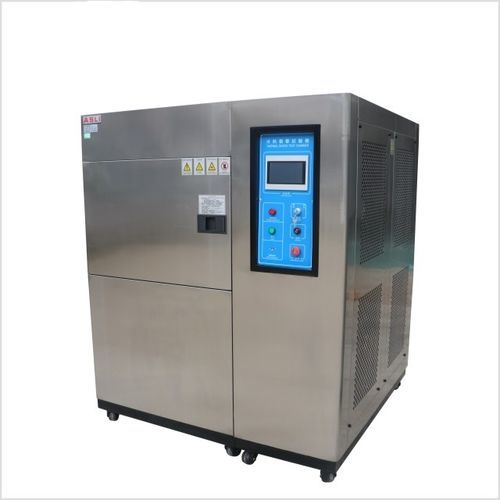

Câmara de ensaio termostática TS series

de temperaturade estabilidadede envelhecimento

Visão geral
A câmara de choque térmico programável da série TS foi projetada para avaliar a resistência de materiais e compósitos à expansão/contração térmica em condições contínuas ou instantâneas de alta e baixa temperatura. Permite testes de resistência e vida em armazenamento submetendo as amostras a ciclos controlados de alta/baixa temperatura.

Família de produtos
Série TS — TS-80 / TS-150 / TS-252. Modelos para testes de resistência térmica estática e vida útil em armazenamento com três graus de baixa temperatura selecionáveis (Tipo A, B, C). Opções incluem capacidade de alta temperatura +200 °C e diferentes sistemas de compressor.

Série TS — Comparação dos três modelos
Dimensão interna L×A×P (mm): TS-80 500×400×400 | TS-150 600×500×500 | TS-252 700×600×600
Dimensão externa L×A×P (mm): TS-80 1550×1950×1550 | TS-150 1600×2000×1700 | TS-252 1700×2100×1750
Faixa de temperatura (zona de ensaio): Tipo A −40 °C ~ +150 °C (200 °C opcional); Tipo B −55 °C ~ +150 °C (200 °C opcional); Tipo C −65 °C ~ +150 °C (200 °C opcional)
Faixa de alta temperatura: +60 °C ~ +150 °C (200 °C opcional)
Faixa de baixa temperatura: −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Taxa de rampa (gradual): aprox. 1–3 °C/min (projetado para resistência estática, não para choque rápido)
Precisão / uniformidade de controle: ±0,5 °C / ±2 °C
Material interno/externo: Caixa interna SUS 304 aço inox; caixa externa aço inox ou aço laminado a frio com pintura
Isolamento: Espuma de alta densidade resistente a altas temperaturas
Refrigeração: Compressor semi-hermético de dois estágios (resfriado a água) ou compressor hermético de dois estágios (resfriado a ar)
Alimentação: Opções AC 220 V monofásico ou AC 380 V trifásico
Peso aprox.: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg

Configurações

• Design de câmara única: A amostra permanece estática durante o ensaio; sem transferência por cesto. Adequada para DUTs com cabos, delicados ou pesados.
• Graus de temperatura: Tipo A: −40 °C ~ +150 °C; Tipo B: −55 °C ~ +150 °C; Tipo C: −65 °C ~ +150 °C. Opção +200 °C disponível.

Características

• Apenas temperatura — Sem sistema de umidade: Subsistemas simplificados para manutenção facilitada.
• Três graus de baixa temperatura: Selecionáveis conforme norma de ensaio.
• Estabilidade: Controle PID + SSR para ±0,5 °C e ±2 °C de uniformidade em testes prolongados.
• Área ocupada compacta: Chassi de câmara única com porta única adequado para bancada ou instalação no piso do laboratório.

Funções integradas / principais

• Controle de temperatura PID + SSR balanceado.
• Taxa de rampa gradual aprox. 1–3 °C/min (para testes de resistência/armazenamento).
• Ciclagem de longa duração: até 999 h por etapa e 9999 ciclos.
• Opções de compressor de dois estágios (água/ar) para rápido resfriamento.
• Função de retorno ao ambiente para remoção segura da amostra.
• Interfaces RS-232 / RS-485 padrão para registro de dados e automação.
• Tamanhos de câmara personalizados disponíveis.

Normas

• GB/T 2423.1 — Ensaio de baixa temperatura
• GB/T 2423.2 — Ensaio de alta temperatura
• GB/T 2423.22 — Variação de temperatura
• GJB 150.5 / GJB 360.7 / GJB 367.2-405 — Ensaios de choque térmico
• IEC 61215 — Qualificação de módulo PV
• IEC 61646 — Qualificação PV filme fino

Dados de teste (ilustrativo)
Perfis de temperatura reais e gráficos de controlo usados para validar o desempenho de ciclos de resistência, comportamento setpoint vs real, perfis de ciclismo e integridade do sistema/tubagens.

Segurança & proteções

• Interruptor automático sem fusível
• Interruptores de alta/baixa pressão do compressor
• Proteção de alta pressão do sistema de refrigeração
• Sistema de aviso de falhas e alarme eletrónico
• Proteção contra sobretemperatura
• Proteção por falta de água
• Proteção contra sobrecarga do motor

Aplicações

• Electrónica & PCB
• Componentes automotivos
• Aeroespacial & defesa
• Materiais & revestimentos
• Módulos solares / PV
• LED & iluminação
• Armazenamento de bateria & energia
• Embalagem & transporte
• Laboratórios universitários e de pesquisa
• Laboratórios de ensaio terceiros
• Distribuidores & OEMs
• Dispositivos médicos

Perguntas frequentes — Respostas técnicas chave

• Diferença vs câmara de choque térmico: A série TS faz rampa gradual (~1–3 °C/min) para testes de resistência/armazenamento. Câmaras de choque transferem amostras rapidamente entre zonas quentes e frias.
• Taxa de rampa: Aproximadamente 1–3 °C/min (para ensaios estáticos de resistência).
• Prazo de entrega: Aproximadamente 30–40 dias úteis conforme configuração.
• Garantia: Garantia padrão de 12 meses; opções de extensão disponíveis; suporte técnico remoto vitalício.

Especificações técnicas

• Série: TS (TS-80, TS-150, TS-252)
• Dimensões internas (mm): TS-80 500×400×400; TS-150 600×500×500; TS-252 700×600×600
• Dimensões externas (mm): TS-80 1550×1950×1550; TS-150 1600×2000×1700; TS-252 1700×2100×1750
• Faixas de temperatura: Alto +60 °C ~ +150 °C (200 °C opcional); Baixo A −40 °C, B −55 °C, C −65 °C
• Taxa de rampa: ≈ 1–3 °C/min (gradual)
• Precisão / uniformidade: ±0,5 °C / ±2 °C
• Material interno: SUS 304 inoxidável; exterior: inox ou aço laminado a frio pintado
• Isolamento: Espuma de alta densidade resistente ao calor
• Sistema de controlo: P.I.D + S.S.R + micro‑computador
• Refrigeração: Compressores de dois estágios (água/ar)
• Proteções: Interruptor sem fusível; interruptor alta/baixa pressão; alarme eletrónico; proteção sobretemperatura; proteção falta de água; proteção sobrecarga motor
• Marcas de compressor: Tecumseh (France) / Bizer (Germany)
• Alimentação: AC 220 V monofásico 50/60 Hz ou AC 380 V trifásico 50/60 Hz
• Peso aprox.: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg
• Personalização: Tamanhos de câmara, faixas e configurações sob encomenda
