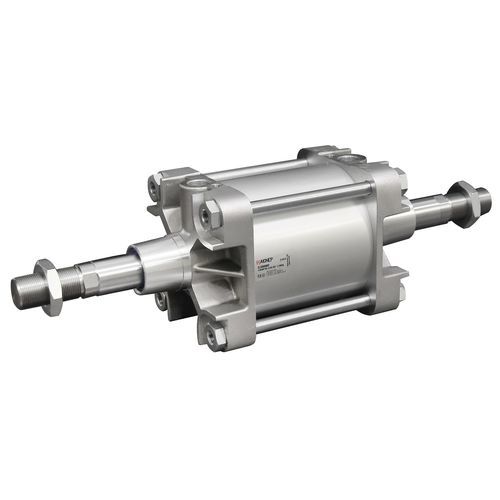

Cilindro pneumático EL series
de pistão magnéticode haste passantede dupla ação

cilindro pneumático
cilindro pneumático
cilindro pneumático
cilindro pneumático
Guardar nos favoritos
Comparar


Características

Tipo
pneumático
Tecnologia
de pistão magnético, de haste passante
Configuração
de dupla ação
Material
em alumínio anodizado
Norma
ISO
Outras características
com amortecimento regulável
Curso

MÍN: 25 mm
(0,984 in)

MÁX: 1.000 mm
(39,37 in)

Diâmetro do cilindro

160 mm, 200 mm, 250 mm, 320 mm
(6,3 in, 7,87 in, 9,84 in, 12,6 in)

Pressão

MÍN: 1 bar
(14,5 psi)

MÁX: 10 bar
(145 psi)

Temperatura ambiente

MÍN: -20 °C
(-4 °F)

MÁX: 80 °C
(176 °F)

Descrição

Materiais e Componentes 1 Cabeçote traseiro em Alumínio fundido e jateado de areia 2 Embolo traseiro em alumínio 3 O-Ring em NBR ou FKM 4 Imã em plastoferrite 5 Vedação do êmbolo em poliuretano o FKM 6 Êmbolo em alumínio 7 Camisa em Alumínio anodizado 8 Guia do êmbolo em Resina acetálica 9 O-Ring em NBR ou FKM 10 Parafuso de Regulagem do Amortecimento em Aço Zincado 11 Vedação do Amortecimento em Poliuretano ou FKM 12 Cabeçote dianteiro em Alumínio fundido jateado de areia 13 Parafusos de fixação em Aço Zincado 14 Vedações da haste em Poliuretano ou FKM 15 Haste em Aço Cromado ou Aço inox 16 O-Ring em NBR ou FKM 17 Bucha do cabeçote em bronze sinterizado 18 Porca da haste em Aço Zincado 19 Anel elástico em Aço Fluidos compatíveis Ar comprimido filtrado e lubrificado ou não lubrificado. Funcionamento Dupla ação com amortecimento, magnético ou não-magnético, haste simples ou passante
