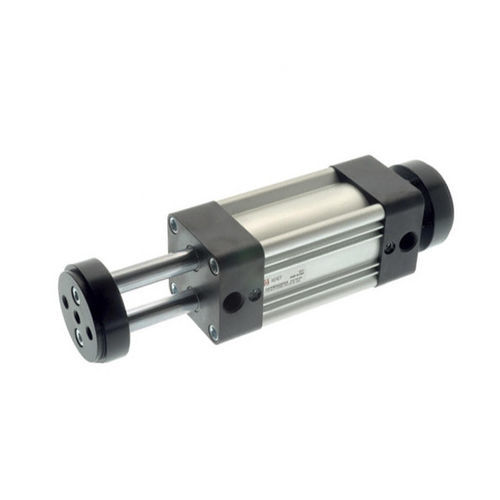

Cilindro pneumático NQA series
de pistão magnéticocom haste duplade dupla ação

cilindro pneumático
cilindro pneumático
cilindro pneumático
cilindro pneumático
Guardar nos favoritos
Comparar


Características

Tipo
pneumático
Tecnologia
de pistão magnético, com haste dupla
Configuração
de dupla ação
Material
em aço, em latão
Norma
ISO 15552
Outras características
com amortecimento regulável
Curso

MÁX: 500 mm
(19,685 in)

MÍN: 25 mm
(0,984 in)

Diâmetro do cilindro

MÁX: 100 mm
(3,94 in)

MÍN: 32 mm
(1,26 in)

Pressão

MÁX: 10 bar
(145 psi)

MÍN: 1 bar
(14,5 psi)

Temperatura ambiente

MÁX: 80 °C
(176 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Materiais e Componentes 1 Parafuso de fixação em Aço Zincado 2 Flange em alumínio anodizado 3 Haste em Aço Cromado ou Aço Inox 4 Vedação da haste em Poliuretano 5 Parafuso de Regulagem do Amortecimento em Aço Zincado 6 O-ring em NBR 7 Anel elástico em Aço 8 Rolamento de Aço e PTFE 9 Vedação do amortecimento em Poliuretano 10 Cone de Amortecimento em Latão 11 O-ring em NBR 12 Parafuso de fixação em Aço Zincado 13 Imã em plastoferrite 14 Êmbolo dianteiro em alumínio 15 Vedação do êmbolo em poliuretano 16 Êmbolo traseiro em resina acetálica 17 O-ring em NBR 18 Pino Roscado em Aço 19 Porca em aço zincado 20 Vedação do amortecimento em Poliuretano 21 Cabeçote traseiro em Alluminio Fundido 22 Parafusos de fixação em aço zincado 23 Camisa em Alumínio anodizado 24 Cabeçote Frontal em Alumínio Fundido Fluidos compatíveis Ar comprimido filtrado e lubrificado ou não lubrificado. Funcionamento Dupla Ação Magnético com Amortecimento. Haste simples e passante Magnético com Amortecimento.

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da AIGNEP
