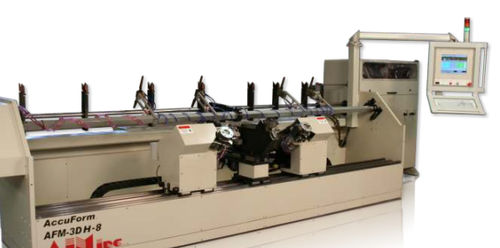

Curvadora eletro-hidráulica AFM-xDHx

elétricade tubosde perfis

A linha de equipamentos AFM-xDHx foi concebida com a antiga tecnologia de quatro lâminas em mente, mas sem as configurações complexas e demoradas, as ferramentas dispendiosas e a necessidade de um operador especializado. O DH no número do modelo significa "Double Head" (cabeça dupla), o que significa que a máquina tem duas cabeças de dobragem individuais. Cada cabeça de dobragem posiciona-se ao longo de um fio reto e dobra-o de acordo com dados pré-programados. Um módulo de alimentação de arame alimenta o arame através de um endireitador e corta-o em comprimentos pré-definidos pelo utilizador. Estas peças rectas são colocadas num mecanismo de tremonha, que alimenta as curvadoras. Uma pinça automática, que opcionalmente (opção 3D) pode rodar, segura o fio reto enquanto este está a ser dobrado. Depois de a peça estar completa, é ejectada para um suporte de peças ou para um braço robótico "Pick & Place" opcional. A máquina AFDH tem três sistemas de coordenadas independentes, ou quatro com um módulo de soldadura opcional: A coordenada do alimentador / tremonha A coordenada do dobrador esquerdo e do deslizador A coordenada do dobrador e deslizador direito, e A coordenada do Módulo de Soldadura. Uma vez que todos os sistemas de coordenadas são independentes uns dos outros, todos eles podem funcionar simultaneamente, sincronizados por um mestre, que é a coordenada do Módulo de Alimentação, simplesmente porque todos eles precisam de fio. Embora o acima exposto pareça complicado, o nosso software SmartEditor™ gera automaticamente os algoritmos necessários para o controlador de movimento. Construímos um algoritmo que constrói algoritmos de movimento! O utilizador introduz simplesmente os comprimentos e os ângulos que compõem a peça pretendida e o SmartEditor™ faz o resto.
