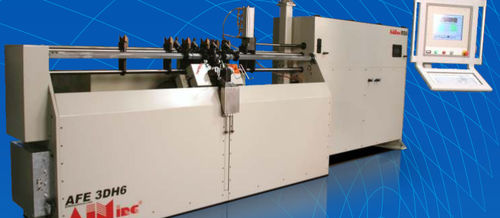

Curvadora eletro-hidráulica AFE-xDHx

elétricade tubosde perfis

A linha de equipamento AFE-xDHx foi concebida tendo em mente a antiga tecnologia de quatro lâminas, mas sem as configurações complexas e morosas, as ferramentas dispendiosas e a necessidade de um operador especializado. O DH no número do modelo significa "Double Head" (cabeça dupla), o que significa que a máquina tem duas cabeças de dobragem individuais. Cada cabeça de dobragem posiciona-se ao longo de um fio reto e dobra-o de acordo com dados pré-programados. O utilizador coloca manualmente um fio reto pré-cortado na máquina de dobragem ou um módulo de alimentação de fio (opcional) alimenta automaticamente o fio através de um endireitador e corta o fio com comprimentos pré-definidos pelo utilizador. Um mecanismo de tremonha pode colocar pedaços de arame reto e cortado diretamente nas duas curvadoras. Uma pinça automática (opção 3D) pode rodar e segurar o fio reto durante uma operação de dobragem. Depois de a peça estar completa, pode ser ejectada para um suporte de peças ou para um braço robótico opcional "Pick & Place". A máquina AFE-xDHx tem quatro (4) sistemas de coordenadas independentes. 1) A coordenada do alimentador / tremonha 2) A coordenada da Dobradeira e Corrediça Esquerda 3) A coordenada da Dobradeira e Corrediça Direita 4) A coordenada do grampo de rotação (nos modelos tridimensionais) Como todos os sistemas de coordenadas operam independentemente, eles podem trabalhar simultaneamente, sincronizados pela coordenada do Grampo de Rotação. Mesmo com a complicada configuração DH, o software AIM SmartEditor® gera automaticamente os algoritmos necessários para o controlador da máquina. A máquina AIM DH tem algoritmos incorporados que constroem os complexos algoritmos de movimento! O utilizador da AIM introduz simplesmente os comprimentos e os ângulos que compõem a peça desejada e o SmartEditor® faz o resto.
