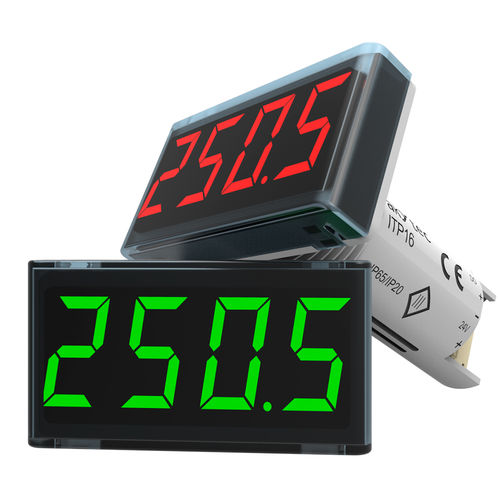

Indicador de temperatura ITP16

de processode tensãode frequência

O ITP16 é um indicador de temperatura para monitorização e controlo de processos industriais. Este dispositivo tem um design compacto e normalizado e encaixa num orifício padrão de 22,5 mm para lâmpadas de sinalização. Isto permite uma instalação rápida e fácil e muitos indicadores podem ser acomodados numa porta de um armário de controlo ou num painel. Este ecrã possui uma saída digital e uma entrada analógica configurável. O dispositivo pode processar sinais de tensão linear, sinais de vários RTDs (Pt100, Pt1000 e outros) ou termopares (K, J e outros). Antes de ser visualizado, o sinal de entrada pode ser filtrado, se necessário. Também está disponível uma função opcional de raiz quadrada. A saída do transístor NPN pode controlar uma carga até 200 mA / 42 V DC, o que torna possível implementar o controlo on-off. Esta saída também pode ser utilizada como uma saída de alarme. O indicador de processo ITP16 suporta uma função de alarme. Se esta função estiver activada, o visor começa a piscar com uma frequência de cerca de 2 Hz quando o valor do processo excede os pontos definidos. O dispositivo requer uma tensão auxiliar de 24V DC. O invólucro pode ser operado numa gama de temperaturas entre -40 e +60 °C. Funções e caraterísticas: - Medição e visualização dos valores de sinal recebidos de vários RTDs e termopares (ver sensores suportados) - Escala de sinal de tensão linear - Posição ajustável do ponto decimal - Controlo ON/OFF com uma saída NPN - Gama de visualização -999...+9999 - Função de raiz quadrada (para transmissores especiais) - Filtro digital - Função de alarme (intermitente quando os pontos de referência são excedidos) - Indicação de erro quando se excedem os limites de medição - Indicação de erro em caso de rutura de fio ou curto-circuito
