Display tipo bargraph ITP15

de LEDem corescompacto

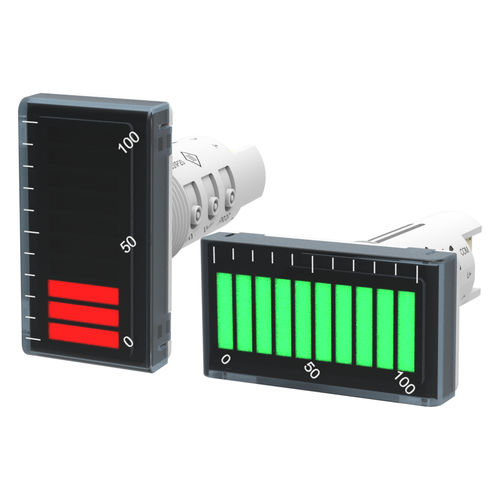

O mostrador gráfico de barras ITP15 é um indicador de processo compacto que se destina a visualizar um sinal de entrada analógico na gama de 0 a 100% com 10 barras 10% cada. O sinal de entrada pode ser ou um sinal de tensão linear de 0(2)-10 V ou um sinal de corrente de 0(4)-20 mA. Devido à forma cilíndrica da parte de montagem do invólucro, o dispositivo pode ser posicionado quer verticalmente quer horizontalmente sem alterar o recorte de montagem. Este indicador gráfico de barras encaixa num recorte padrão de Ø22,5 mm. Os recortes deste diâmetro são normalmente utilizados para montagem de lâmpadas de sinalização padrão ou botões de pressão em armários de controlo ou painéis. Juntamente com a indicação, pode ser implementado um simples controlo on-off com a saída do transistor NPN deste medidor de painel gráfico de barras. Esta saída pode controlar uma carga de até 200 mA, 42 VDC. Funções e características: - Indicação gráfica de barras do valor medido - Gama de visualização 0...100% - 10 barras bicolores (verde/vermelho) 10% cada - Entrada analógica configurável (0-5 mA, 0(4)-20 mA, 0(2)-10 V) - Controlo ON/OFF com uma saída NPN-transistor - 2 modos de piscar (rápido/baixo) - Definições do alarme
