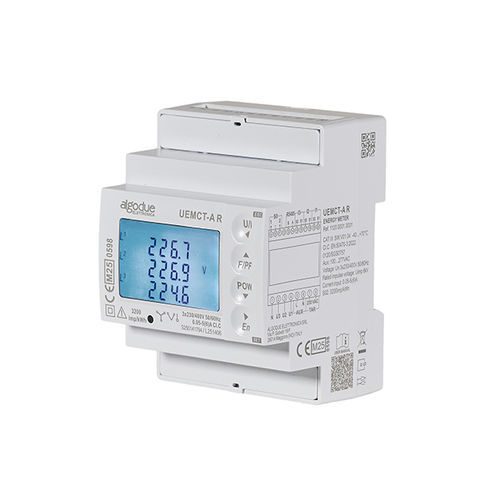

Medidor de energia elétrica trifásico UEMCT MID

para montagem em paineldigitalRS-485

Visão geral do produto: O UEMCT é um medidor de energia trifásico para TCs, certificado para operação até 70°C. Suporta medição indireta via TCs padrão de 1 ou 5 A e conexão a PTs. O medidor possui comunicação RS485 Modbus RTU ou M-Bus. Ele fornece medição bidirecional em 4 quadrantes para todas as energias e potências. A conformidade com a Classe C de acordo com EN 50470-3 (MID) o torna adequado para contabilidade energética certificada com alta precisão. Compatível com redes de 2, 3 ou 4 fios, garante medições confiáveis mesmo sob cargas desequilibradas. Os principais parâmetros elétricos podem ser visualizados no display e acessados via porta COM para gerenciamento remoto, com software opcional incluído. O dispositivo possui duas saídas S0 - uma programável e uma fixa - suporta até quatro configurações de gerenciamento tarifário e inclui um LED metrológico e terminais seláveis para leitura e proteção imediatas. Software opcional está disponível para gerenciamento do dispositivo. - Suporta medição indireta via TCs padrão de 1 ou 5 A e conexão a PTs - Comunicação RS485 Modbus RTU ou M-Bus - Medição bidirecional em 4 quadrantes para todas as energias e potências - Conformidade com a Classe C de acordo com EN 50470-3 (MID) - Compatível com redes de 2, 3 ou 4 fios - Mediçãos confiáveis mesmo sob cargas desequilibradas - Display e porta COM para gerenciamento remoto - Duas saídas S0: uma programável, uma fixa - Até quatro configurações de gerenciamento tarifário - LED metrológico e terminais seláveis - Software de gerenciamento opcional Especificações técnicas: - Fonte de alimentação: Tensão: 100…277 VAC - Modos de fiação: Trifásico, 4 fios (3 correntes) Trifásico, 3 fios (2 correntes) Monofásico, 2 fios (1 corrente) - Tensão e frequência: Valor nominal: 3×230/400 V 50/60 Hz ±20% - Corrente: Corrente de partida Ist: 0,005 mA Corrente máxima: Imax: 6 A - Precisão: Classe C para energia ativa em conformidade com EN 50470-3 Classe 2 para energia reativa em conformidade com EN 62053-23 - Comunicação: RS485 Modbus RTU Faixa de velocidade de transmissão configurável: 2,4 – 38,4 kbps M-Bus Faixa de velocidade de transmissão configurável: 600 – 9,6 kbps - Saídas S0: Duas saídas opto-isoladas passivas em conformidade com IEC 62053-31: S01: totalmente programável via display ou protocolo, com peso de pulso selecionável 0,01/0,1/1/10/100/1000En/imp S02: saída de pulso fixa: 3200 imp/kWh - Gerenciamento tarifário: Até 4 tarifas que podem ser geridas por HMI ou remotamente via protocolo de comunicação - Condições ambientais: Temperatura de operação: -40°C a +70°C Temperatura de armazenamento: -40°C a +75°C Grau de proteção: IP51 (painel frontal) / IP20 (terminais)
