Medidor de energia elétrica monofásico UEM4L

trifásicopara trilho DINRS-485

Visão geral do produto

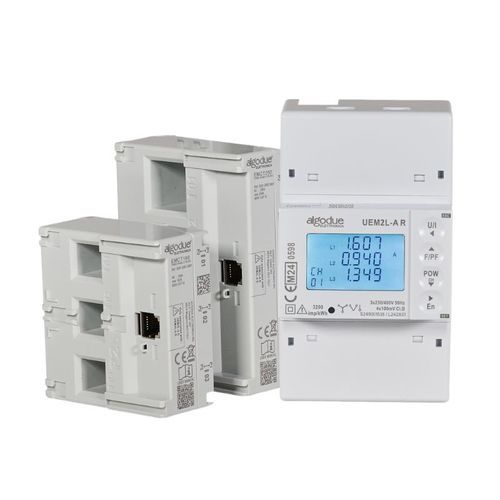

Os UEM2L-A R e UEM4L-A R são medidores de energia multicanais de alto desempenho, em formato compacto de 4 módulos DIN, certificados para operação até 70 °C. Medem simultaneamente duas (UEM2L-A R) ou quatro (UEM4L-A R) cargas trifásicas independentes e são certificados MID para faturamento (energia ativa EN 50470-3 classe B). Projetados para utilização com os blocos TA trifásicos da série EMCT; ligação entre blocos CT e o medidor por cabos RJ12. A porta COM (RS485 Modbus RTU) permite leitura e configuração remota. Aplicação dedicada para gestão remota disponível.

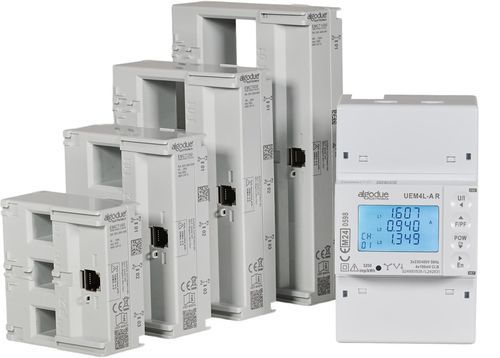

Acessórios / blocos CT compatíveis

• EMCT-160 — valor nominal 160 A
• EMCT-250 — valor nominal 250 A
• EMCT-630 — valor nominal 630 A
• EMCT-1000 — valor nominal 1000 A
• Cabos de ligação RJ12 — comprimentos disponíveis: 1 m, 3 m, 5 m, 10 m

Variantes
NOME | DESCRIÇÃO | EAN
UEM4L-A R | Medidor de energia multicanal até 4 canais, certificado MID, comunicação RS485 Modbus RTU para blocos CT EMCT (CTs a encomendar separadamente) | 8058757521028
UEM2L-A R | Medidor de energia multicanal até 2 canais, certificado MID, comunicação RS485 Modbus RTU para blocos CT EMCT (CTs a encomendar separadamente) | 8058757521011
EMCT-160 | Bloco CT para sistema trifásico, diâmetro 13,5 mm, dimensões 71x75x32.8 mm, passo 24,8 mm, valor nominal 160 A, compatível com UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | Bloco CT para sistema trifásico, diâmetro 21 mm, dimensões 78x105x32.8 mm, passo 35 mm, valor nominal 250 A, compatível com UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | Bloco CT para sistema trifásico, diâmetro 31 mm, dimensões 92x135x32.8 mm, passo 45 mm, valor nominal 630 A, compatível com UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | Bloco CT para sistema trifásico, diâmetro 41 mm, dimensões 106x165x32.8 mm, passo 55 mm, valor nominal 1000 A, compatível com UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | Cabo RJ12 para ligação rápida a UEM2L-A R/UEM4L-A R com módulo TA EMCT, 1 m | 8058757521097
RJ12 3 m | Cabo RJ12 para ligação rápida a UEM2L-A R/UEM4L-A R com módulo TA EMCT, 3 m | 8058757521103
RJ12 5 m | Cabo RJ12 para ligação rápida a UEM2L-A R/UEM4L-A R com módulo TA EMCT, 5 m | 8058757521110
RJ12 10 m | Cabo RJ12 para ligação rápida a UEM2L-A R/UEM4L-A R com módulo TA EMCT, 10 m | 8058757521134

Documentação

• Catálogo
• Ficha técnica
• Manual de instruções
• Manual do protocolo Modbus

Especificações técnicas

• Alimentação: alimentado a partir do circuito de tensão; faixa: tensão nominal ±20%.
• Modos de cabeamento:
  • 3 ph, 4 fios (3 correntes)
  • 3 ph, 3 fios (2 correntes)
  • 1 ph, 2 fios (1 corrente)
• Tensão e frequência: nominal 3×230/400 V, 50/60 Hz.
• Capacidade de medição: medição simultânea de duas ou quatro cargas trifásicas independentes (dependendo do modelo).
• Corrente (blocos CT):
  • 160 A: corrente de partida (Ist) 0,24 A; corrente máxima (Imax) 160 A
  • 250 A: Ist 0,4 A; Imax 250 A
  • 630 A: Ist 1 A; Imax 630 A
  • 1000 A: Ist 1,6 A; Imax 1000 A
• Precisão: energia ativa classe B em conformidade com EN 50470-3; energia reativa classe 2 em conformidade com EN 62053-23.
• Comunicação: RS485 Modbus RTU; taxa de transmissão configurável 2,4–38,4 kbps.
• Condições ambientais: temperatura de operação -40 °C a +70 °C; armazenamento -40 °C a +75 °C.
• Grau de proteção: IP51 (painel frontal) / IP20 (terminais).
• Caixa: formato compacto de 4 módulos DIN; certificado para operação até 70 °C.
• Conformidade & certificação: certificação MID para faturamento; energia ativa conforme EN 50470-3 classe B (MID).
• Conectividade / acessórios: projetado para trabalhar com blocos CT EMCT; cabo RJ12 para ligação CT-medidor; porta COM para gestão remota via RS485; aplicação dedicada disponível para gestão remota.
