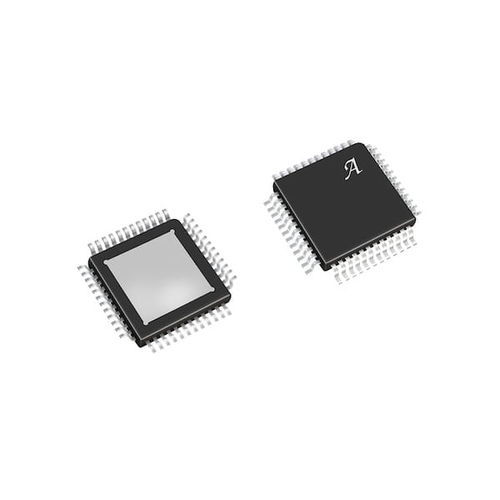

Gate driver MOSFET A4910 series

O A4910 é um controlador trifásico para o uso com os MOSFETs do poder externo do N-channel e é projetado especificamente para aplicações automotrizes. Um regulador original da bomba de carga fornece completamente (movimentação da porta de >10 V) para tensões da bateria para baixo a 7 V, e permite que o A4910 se opere com uma movimentação reduzida da porta para baixo a 5.5 V. Um capacitor da tira de bota é usado para fornecer a tensão acima da alimentação por acumuladores exigida para MOSFETs do N-channel. Uma bomba de carga interna para a movimentação do elevado-lado permite a operação da C.C. (ciclo 100% de dever). O pleno controlo sobre todos os seis MOSFETs do poder na ponte de 3 fases é fornecido, reservar viaja de automóvel para ser conduzida com comutação do bloco ou excitação sinusoidaa. Os MOSFETs do poder são protegidos disparar-através pelo controle integrado do cruzamento e do tempo inoperante programável. A corrente em cada meia ponte pode ser medida usando amplificadores atuais integrados do sentido. Estes são três amplificadores diferenciais usuário-configuráveis, com escala comum subterrânea da modalidade e resposta transiente e tempo de estabelecimento excelentes, permitindo que sejam usados em aplicações atuais do sentido do baixo-lado.
