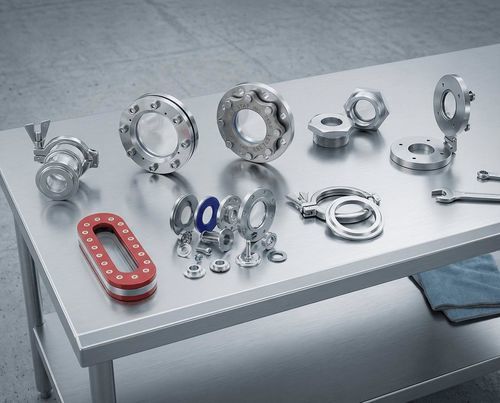

Visor de fluxo para aplicações industriais

de monitoramentopara vácuopara rede de baixa pressão

Visão geral
Conjuntos de vidros de visualização industriais e janelas de observação de processo projetados para inspeção e monitoramento em ambientes de processo de alta pressão, alta temperatura e corrosivos. Permitem verificação visual segura e contínua de etapas de reação, níveis de fluido, separação de fases e eficácia de limpeza sem abertura dos equipamentos.

Destaques de desempenho

• Faixas de temperatura de -60°C a +600°C dependendo do material do vidro
• Classificações de pressão até 400 bar para janelas de segurança fundidas
• Compatível com serviço em vácuo total; ensaios hidrostáticos a 1,43× a pressão de projeto

Categorias de produto
Fused Safety Windows
Vidro de visualização mecanicamente pré-tensionado com fusão vidro-metal para máxima resistência à pressão e impacto.

• Vidro borossilicato fundido em aço inoxidável duplex
• Pré-tensão compressiva para evitar falha por tração
• Alta resistência a choque térmico e impacto
• Classificações de pressão conforme DIN 7080
• Adequado para aplicações críticas de alta pressão

Conjuntos Soldados (Weld-On)
Integração permanente ao vaso por flanges soldados para instalação compacta e robusta.

• Design de baixo perfil para espaços reduzidos
• Versões para baixa e alta pressão disponíveis
• Construção padrão em aço inoxidável 316L
• Áreas de visualização circulares e oblongas
• Opções de iluminação integrada

Conjuntos parafuso (Bolt-On)
Sistemas flangeados para conexões de bocal padronizadas com acesso de manutenção removível.

• Compatibilidade com flanges DIN e ANSI
• Substituição do vidro em campo
• Múltiplos diâmetros (DN25–DN300)
• Seleção de juntas para compatibilidade química
• Adequado para retrofit

Janelas sanitárias articuladas
Design higiênico com tampas articuladas de abertura rápida para aplicações farmacêuticas e alimentares.

• Montagem tri‑clamp conforme DIN 32676
• Superfícies eletropolidas (Ra ≤ 0,8 µm)
• Abertura sem ferramentas para inspeção
• Materiais e juntas compatíveis com FDA
• Designs compatíveis com CIP/SIP

Janelas roscadas
Janelas de observação compactas rosqueáveis para tubulações, tees e portas auxiliares de pequenos vasos.

• Opções de roscas NPT e BSP
• Instalação com economia de espaço
• Ideal para linhas e pequenos recipientes
• Opções de vidro fundido ou convencional
• Capacidade de substituição rápida em campo

Janelas oblongas & retangulares
Configurações com área de visualização estendida para indicação de nível e monitoramento em grande escala.

• Ótimas para observação de nível de líquido
• Orientação vertical disponível para medição de tanques
• Construção reforçada em várias placas
• Dimensões customizáveis
• Montagem com flange ou soldada

Especificações técnicas
Materiais de vidro

• Vidro soda-lime: -20°C a +120°C
• Vidro borossilicato (Tipo 3.3): -60°C a +300°C
• Borossilicato alta temperatura: até +450°C
• Vidro de quartzo: até +600°C
• Safira (opcional): capacidade ultra alta pressão/temperatura

Componentes metálicos e acabamentos

• Standard: aço inoxidável 316L
• Duplex para janelas fundidas: 1.4462 / F51
• Ligas especiais disponíveis: Hastelloy, Inconel, Titânio
• Acabamento padrão: 2B
• Acabamento sanitário: eletropolido Ra ≤ 0,8 µm

Parâmetros operacionais

• Serviço a vácuo: compatível com vácuo total
• Baixa pressão (padrão): até 16 bar
• Alta pressão (fundido): até 400 bar
• Resistência ao choque térmico: ΔT = 170 K (borossilicato)
• Testes de pressão: hidrostático a 1,43× a pressão de projeto

Normas & conformidade

• Equipamentos sob pressão: PED 2014/68/EU
• Qualidade do vidro: DIN 7080 / DIN 7081
• Normas sanitárias: 3‑A, EHEDG
• Farmacêutico: EU GMP, FDA CFR 21
• Certificados de material: EN 10204 3.1 / 3.2

Aplicações industriais
Adequado para processamento químico, fabricação farmacêutica (observação estéril, conformidade GMP), alimentos & bebidas (monitoramento higiênico de níveis), petroquímica & refino, tratamento de água, biotecnologia, químicos especiais e processos de energia renovável.

Guia de seleção (resumo)

• Pressão & temperatura: escolha janelas fundidas para >16 bar ou grandes flutuações; selecione o vidro conforme a temperatura
• Configuração de montagem: weld‑on para integração permanente; bolt‑on para substituibilidade; threaded para portas de tubulação; tri‑clamp para aplicações sanitárias
• Compatibilidade do meio: combinar vidro, metal e juntas ao meio process
• Área de visualização & óptica: janelas circulares fundidas para monitoramento de reação; oblongas/retais para indicação de nível
• Higiene & regulamentação: eletropolido, tri‑clamp e conformidade FDA/3‑A/EHEDG para pharma/alimentos
• Áreas perigosas: especificar requisitos ATEX/zona e opções à prova de explosão quando necessário
