Luva para tubulação de fixação

de fecho rápidocom sistema de engate rápidoem aço inox 304

Visão geral do produto
Sistemas de conexão higiénica Tri‑Clamp de precisão para as indústrias farmacêutica, biotecnológica e de processamento de alimentos. Conjuntos conformes com DIN 32676, ASME BPE e 3‑A que fornecem vedações estéreis e à prova de fugas com montagem/desmontagem rápida para operações CIP/SIP. Superfícies de ferrule eletropolidas (Ra ≤ 0,8 µm) e compressão por braçadeira externa eliminam cavidades e permitem limpeza completa, cumprindo os requisitos EU GMP e FDA para design higiénico.

Principais benefícios

• Conexão/desconexão rápida: operação sem ferramentas permite desmontagem em segundos para validação de limpeza, manutenção ou reconfiguração de processo sem ferramentas especiais.
• Design higiénico sem cavidades: superfícies lisas eletropolidas (Ra ≤ 0,8 µm) sem pontos mortos, roscas ou ranhuras de compressão de junta.
• Integridade de vedação validada: compressão controlada em juntas compatíveis com a FDA cria vedações fiáveis e à prova de fugas validadas para pressões de processo, ciclos térmicos e agentes de limpeza agressivos.
• Conformidade regulatória e rastreabilidade: números de lote e certificados de material EN 10204 3.1/3.2; conformidade com DIN 32676, ASME BPE, 3‑A Sanitary e EHEDG.

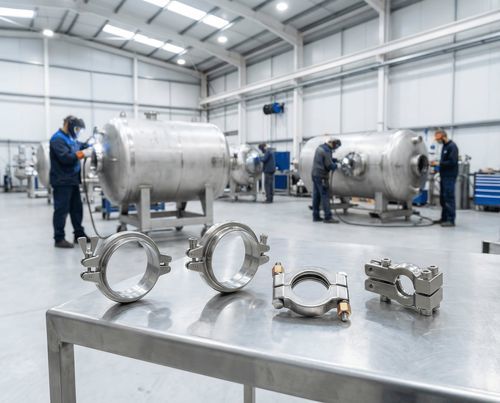

Tipos de produto e características
Braçadeiras standard com dobradiça dupla
Braçadeiras higiénicas de um parafuso com dobradiça de pino duplo para compressão uniforme da junta e vedação fiável em sistemas farmacêuticos e alimentares.

• Material: aço inoxidável 316/316L
• Tamanhos: DN15 a DN300 (1/2" a 12")
• Pressão nominal: Até 60 bar (870 psi)
• Temperatura: Até 232°C (450°F)
• Dobradiça de pino duplo para força de aperto uniforme
• Parafuso único com porca borboleta ou porca hexagonal
• Compatível com DIN 32676 e 3‑A Sanitary; marca CE padrão

Braçadeiras pesadas de dois parafusos
Braçadeiras sem dobradiça com fixação de dois parafusos para melhor distribuição de força em grandes diâmetros.

• Material: aço inoxidável 316
• Tamanhos: DN150 a DN300 (6" a 12")
• Pressão nominal: Até 36 bar (522 psi)
• Temperatura: 232°C (450°F) e superior
• Configuração de dois parafusos (sem dobradiça)
• Opções porca borboleta ou porca hexagonal

Braçadeiras de dois parafusos para alta pressão
Perfis reforçados concebidos para aplicações de alta pressão que exigem força de aperto elevada sem dobradiças.

• Material: aço inoxidável 304
• Tamanhos: DN15 a DN150 (1/2" a 6")
• Pressão nominal: Até 100 bar (1450 psi)
• Temperatura: 232°C (450°F) e superior
• Perfil de secção pesada; fixação de dois parafusos
• Porcas hexagonais em inox ou latão; conforme CE para serviço sob pressão

Braçadeiras ASME para vasos de pressão
Projetadas conforme ASME Section VIII Appendix 24 para vasos de pressão, carcaças de filtros e equipamentos farmacêuticos críticos de alta pressão.

• Material: 316 SS (totalmente rastreável)
• Tamanhos: DN25 a DN300 (1" a 12")
• Pressão nominal: Até 171 bar (2480 psi)
• Configuração de três parafusos com dobradiça
• Conformidade ASME Sec. VIII App. 24; documentação completa de rastreabilidade de material

Braçadeiras premium anti‑travamento
Braçadeiras fundidas com tratamentos de superfície especializados para prevenir travamentos em aplicações de alto ciclo.

• Fundição por cera perdida (ASME SA‑351/SA‑351M)
• Decapagem e passivação; tratamento térmico conforme ASME SA‑315
• Polimento em tambor e dimensionamento hidráulico
• Elimina o travamento de roscas; vida útil prolongada para CIP automatizado

Braçadeiras de segurança e bloqueio
Braçadeiras com prevenção de abertura acidental e porcas protegidas compatíveis com cadeado para conformidade LOTO.

• Material: aço inoxidável 316
• Tamanhos: DN15 a DN300
• Porta de segurança que impede a libertação do parafuso; porca protegida com provisionamento para cadeado
• Impede abertura involuntária sob pressão; conformidade LOTO para segurança na manutenção

Aplicações

• Fabricação farmacêutica: síntese de API, formulação estéril, biorreatores, utilidades limpas e equipamentos de processo GMP.
• Biotecnologia: sistemas de uso único, cultura celular, purificação downstream, skids de cromatografia.
• Alimentos e bebidas: cervejaria, processamento lácteo, produção de bebidas, loops CIP sanitários.
• Cosméticos e cuidados pessoais: preparação de emulsões, linhas de enchimento estéreis, mistura de fragrâncias.
• Química fina, nutracêuticos e P&D: sistemas piloto e equipamentos de laboratório que exigem conexões limpas e rastreáveis.

Especificações técnicas

• Material da braçadeira (padrão): 316/316L SS
• Material da braçadeira (HP): 304 SS
• Fixadores: parafusos e porcas 316 SS
• Materiais de junta: EPDM, Silicone, Viton, PTFE (opções FDA)
• Acabamento da virola: Ra ≤ 0,8 µm (eletropolido)
• Acabamento da braçadeira: polido ou acetinado
• Dobradiça: pino duplo (modelos padrão)
• Tratamento térmico: ASME SA‑315 (premium)
• Pressão padrão: Até 60 bar; Alta pressão: Até 100 bar; Pressão ASME: Até 171 bar
• Faixa de temperatura: −40°C a +400°C
• Serviço a vácuo: compatível com vácuo total
• Ciclagem térmica: validado SIP/CIP
• Ciclos de conexão: 1000+ (modelos anti‑travamento)
• Integridade de vedação: ensaio de fuga com hélio
• Normas: DIN 32676 Série A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII App. 24
• Certificados de material: EN 10204 Tipo 3.1 / 3.2
• Conformidade de juntas: FDA 21 CFR 177.1550 (quando aplicável)
• Tamanhos disponíveis: DN15 (1/2") a DN300 (12"), comuns DN25–DN100 (1"–4"); personalizados sob consulta
