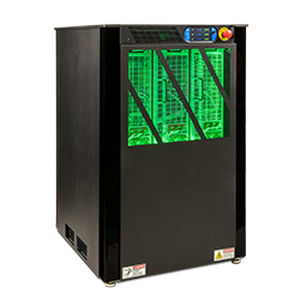

Simulador para aeronáutica Sequoia

para aviãode cargade frequência

Visão geral
O California Instruments Sequoia Series é um simulador de rede AC regenerativo programável de alta potência e precisão que combina arquitetura de comutação de potência SiC com operação bidirecional em quatro quadrantes num chassi de chão. Foi projetado para simular condições e perturbações da rede elétrica global para testes de inversores, UPS, sistemas V2G, sistemas eólicos e de aviônica, e testes de conformidade.

Resumo do produto (tabela)
Modelo: Sequoia Series
Tensão: 0 - 333VAC
Corrente: 0 - 3.000 A/fase
Potência: 15 kVA - 1,08 MVA
Visão geral: Simulador de rede regenerativo programável de precisão

Recursos e capacidades

• Faixas de tensão duplas suportando testes de sobretensão em sistemas baseados em 480 V
• Configurações de instrumento para restabelecer rapidamente um estado conhecido
• Resolução temporal de 500 µS para transientes
• Software Virtual Panels incluído
• Programação de formas de onda de corrente não lineares em modo Carga
• Coordenação de fase entre várias unidades (LKM/LKS)
• Controles analógicos adequados para testes PHIL e de modulação
• Trigger In & Out para coordenação com sistemas externos
• Diagnósticos embarcados extensos
• E/S digitais incluindo RS232, USB, Ethernet (GPIB opcional)
• Display colorido touch de 5" intuitivo
• Auto‑paralelamento para configurações multi‑chassis
• Bornes separados para saídas AC monofásicas e trifásicas

Operação simples
A série Sequoia pode ser operada inteiramente a partir do seu painel frontal com display tátil a cores guiado por menu. Interfaces de controle remoto USB e LAN e drivers de instrumento são fornecidos para integração com sistemas de teste automatizados. O gerador de forma de onda arbitrária programável permite geração de formas de onda específicas à aplicação, medições no domínio do tempo e frequência e captura de formas de onda reais de tensão/corrente.

Configurações
A série Sequoia oferece cinco configurações de chassi único: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA e 90 kVA. Modelos multi‑armário (multi‑chassis) estão disponíveis para requisitos de potência maiores e suportam reconfiguração flexível (capacidade Reflex).

Escolha das faixas de tensão
Faixas duplas padrão: 0–166 V e 0–333 V linha‑neutro em saída acoplada direta. Capacidade máxima de saída trifásica: 287 VAC e 576 VAC linha‑a‑linha respetivamente. Faixas opcionais acopladas por transformador estão disponíveis até 715 V L‑N e 1.238 V L‑L. Opcional XVC definido pelo usuário para aplicações personalizadas.

Alto fator de crista
Suporta cargas com alto fator de crista para acionar cargas não lineares difíceis. Exemplo: o SQ30 tem fator de crista 4,5 e pode fornecer até 300 A de pico repetitivo (faixa 166 V AC) por fase para cargas trifásicas; consulte as especificações por modelo para classificações de corrente de pico.

Controle remoto
Fornece interfaces padrão RS232C, USB e LAN; IEEE‑488 (GPIB) opcional. O instrumento utiliza o protocolo de comando SCPI para programação.

Hardware‑in‑the‑Loop (PHIL)
A função External Drive (-EXTD) permite controle analógico externo da fonte durante a operação AC, transformando a fonte em um amplificador de alta largura de banda. Aplicações PHIL comuns incluem simulação de usinas, veículos híbridos e simulação de energia renovável; soluções PHIL combinadas podem alcançar atrasos globais da ordem de ~100 µS.

Modo de carga eletrônica regenerativa AC/DC (opcional)
Um modo de carga eletrônica AC/DC regenerativo programável opcional fornece simulação precisa de cargas não lineares (incluindo alto fator de crista e fator de potência variável) e pode regenerar energia de volta para a rede. Modos suportados: Potência constante, Corrente constante e RLC.

Aplicações de teste

• Testes de equipamentos de condicionamento de energia
• Testes de energia verde interativa com rede & geração distribuída
• Testes de eletrônica de aviônica e marítima
• Testes de conformidade regulamentar
• Testes de carregadores de veículos elétricos (EVSE, V2G)
• Testadores de linhas de manufatura
• Simulação e testes avançados de energias renováveis
• Testes IEEE 1547
• Testes de motores

Especificações técnicas

• Designação do modelo: Sequoia Series
• Tensão (padrão L‑N): 0 – 166 V e 0 – 333 V (dupla faixa)
• Saídas trifásicas máximas (padrão): 287 VAC e 576 VAC linha‑a‑linha
• Faixas opcionais acopladas por transformador: até 715 V L‑N e 1.238 V L‑L
• Corrente: 0 – 3.000 A por fase (dependente do modelo)
• Faixa de potência: 15 kVA – 1,08 MVA
• Configurações single‑chassis: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA, 90 kVA; configurações multi‑armário disponíveis
• Resolução de transientes: 500 µS (transientes)
• Suporte a fator de crista: ex. SQ30 fator 4,5 (correntes de pico repetitivas por modelo)
• Painel frontal: display touch color 5"
• Comunicações: RS232C, USB, LAN; IEEE‑488 (GPIB) opcional; protocolo SCPI
• Opções: External Drive (-EXTD) para PHIL, modo de carga eletrônica regenerativa AC/DC (Potência constante/Corrente constante/RLC), opção XVC definida pelo usuário
• Diagnósticos: diagnósticos embarcados extensos; setups de instrumento para restauração rápida de estado
• Controles: GUI Virtual Panels incluída; controles analógicos potentes para testes PHIL/modulação; trigger in/out para coordenação externa
• Recursos de hardware: auto‑paralelamento para multi‑chassis, bornes separados para saídas monofásicas e trifásicas
