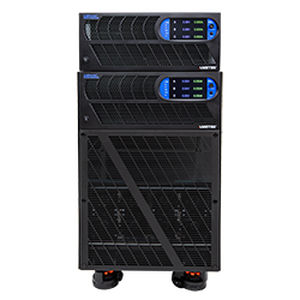

Fonte de alimentação elétrica de mesa Asterion ASC

CA/CAmonofásicatrifásica

Visão geral A série Asterion ASC da California Instruments fornece fontes de alimentação AC programáveis, modulares e compactas para saídas monofásicas e trifásicas. Projetada para aplicações de teste de alta potência, a Asterion ASC oferece ampla faixa de tensão, alta densidade de potência e interface touchscreen intuitiva. Garantia padrão: cinco (5) anos.

Resumo
Modelo: Asterion ASC
Tensão: 0 - 312 VAC
Corrente: 0 - 60 Arms/fase
Potência: 4.500 VA - 36.000 VA
Visão geral: Fontes AC programáveis de alto desempenho

Tecnologia de duplicação de corrente iX2™ Todas as fontes AC Asterion empregam a tecnologia iX2 da AMETEK, permitindo um aumento linear de corrente até 2× a corrente em plena tensão à medida que a tensão cai do máximo para metade da faixa. iX2 permite entrega de potência completa em amplas faixas de tensão e reduz a necessidade de superdimensionar fontes para requisitos de corrente em baixa tensão.

Controle e interface Operável a partir do painel frontal com touchscreen ou encoder, e controlável via Ethernet (LXI), USB e RS232 como padrão. GPIB opcional disponível. Os grupos de funções do touchscreen incluem Painel, Programação de saída, Medições, Sequenciamento, Configuração, Interfaces de controle, Aplicações e Configurações do sistema. A entrada de parâmetros suporta touchscreen ou encoder com algoritmo dinâmico para ajustes precisos e varreduras rápidas.

Aplicações

• Testes de aviônica comerciais e militares
• Simulação e validação de energia AC
• Sistemas de teste para fabricação e controle de processos
• Aplicações de conversão de frequência e tensão
• Testes de conformidade com normas IEC
• Integração em Automated Test Equipment (ATE)

Recursos avançados

• Alta densidade de potência em chassis 1U/2U/4U/14U até 36 kVA
• Painel frontal com touchscreen intuitivo
• Tecnologia iX2™ de duplicação de corrente
• Interface de usuário multilíngue
• Paralelização automática para maior potência combinada
• Combinação de unidades para configurações multifásicas
• Suites de teste aviônicas opcionais
• Versões ATE disponíveis (sem painel frontal)
• Painéis Virtuais gráficos para controle e programação remota

Documentação e firmware Documentação abrangente disponível: manuais do usuário, addenda, manual de programação SCPI, folhas de dados, firmware e drivers. Painéis Virtuais e recursos GUI para operação remota e integração.

Especificações técnicas

• Designação do modelo: Asterion ASC
• Faixa de tensão de saída: 0 - 312 VAC
• Corrente de saída: 0 - 60 Arms por fase
• Potência aparente nominal: 4.500 VA a 36.000 VA (vários chassis e configurações)
• Formatos: opções 1U, 2U, 4U e 14U
• Melhoria de corrente: tecnologia iX2™ de duplicação de corrente
• Interfaces de controle: touchscreen frontal e encoder; Ethernet (LXI), USB, RS232; GPIB opcional
• Controle remoto: Painéis Virtuais (GUI gráfica) para operação remota e integração ATE
• Combinação paralelo/fase: paralelização automática e combinação de unidades para sistemas multifásicos
• Versões especiais: ATE (sem painel frontal) e suites de teste aviônicas opcionais
• Garantia: Garantia padrão de 5 anos para produtos AC Asterion
