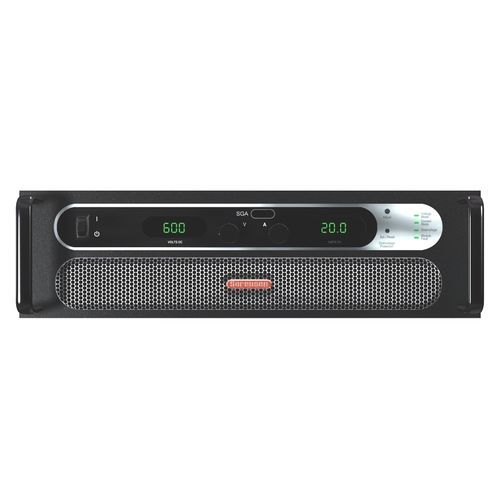

Fonte de alimentação elétrica de mesa SGA

CCpara equipamento eletrônicode alta potência

Visão geral
A série Sorensen SGA Series de fontes DC modulares e programáveis fornece potência DC escalável, desde chassis individuais (4–30 kW) até sistemas multi-chassis de até 1,9 MW. A arquitetura utiliza módulos de potência de 5 kW como blocos de construção para configurações flexíveis de tensão/corrente, com entrada de ar frontal que permite alta densidade em rack e instalação empilhável.

Especificações principais (da tabela resumo)

• Modelo: SGA Series
• Faixa de tensão: 10 V a 1000 V
• Faixa de corrente: 5 A a 2400 A
• Potência por chassis: 4 kW a 30 kW
• Tamanho do módulo de potência: 5 kW por módulo
• Módulos por chassis: 1 a 6 (dependendo da tensão)
• Capacidade de paralelo: Até 1,9 MW total, até 32.500 A
• Alta densidade de potência: até 15 kW até 20 VDC em um gabinete 3U
• Arrefecimento/embalagem: entrada de ar frontal para instalação empilhável
• Opções de controle/remote: Analógico, IEEE-488.2 + RS-232, Ethernet/RS-232, Controle Analógico Isolado, pacotes combinados

Aplicações

• Burn-in
• Testes de conformidade
• Pesquisa de materiais
• Controle de processo
• Validação de produto
• Eletrônica automotiva
• Sistemas ATE em rack
• Carregamento de baterias

Características do produto e detalhes de projeto
A SGA Series baseia-se em um bloco de potência modular de 5 kW que pode ser instalado de 1 a 6 vezes por chassis para fornecer 4–30 kW por chassis, dependendo da seleção de tensão. Os chassis podem ser paralelizados para dimensionar a potência total do sistema até 1,9 MW, apresentando a corrente total como uma única fonte. A entrada de ar frontal e os gabinetes compactos 3U/6U aumentam a densidade do rack e permitem instalações empilháveis sem folga lateral.

Manuais, folhas de dados e software (recursos disponíveis)
A documentação e o software disponíveis incluem: Manual de operação SGA, manual de operações em japonês, guias de programação Ethernet/IEEE/RS-232, folha de dados SG Series, infográfico SGA vs SGX, drivers LabVIEW, pacotes de firmware, painéis virtuais, utilitários Flash Wizard, pacotes GUI e wrappers IVI-COM.

Opções e acessórios (resumo)
Opções de controle:

• A = Analógico

Opções de tensão de entrada:

• C = Entrada 187 / 242 VAC
• D = Entrada 342 / 440 VAC
• E = Entrada 396 / 528 VAC

Opções de controle remoto e combinadas:

• 0A = Sem opções
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = Controle Analógico Isolado
• 1E = Travas de eixo
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

Opções de processo e calibração:

• AA = Sem opções
• AB = Certificado de calibração segundo ANSI / NCSL Z540-1 (inclui dados de teste)

Modificações e acessórios (exemplos):

• AJ = Filtro de poeira painel frontal - instalado em fábrica (3U apenas)
• CV = Entrada AC 400 Hz @ 208 VAC (6U apenas; STD em 3U)
• PF = Correção de fator de potência passiva para 0,9 (para faixas de tensão selecionadas)
• 890-453-03 = Cabo de paralelamento (para até 5 unidades)
• K550212-01 = Trilhos rack 3U (modelos 5/10/15 kW)
• K550213-01 = Trilhos rack 6U (modelos 20/25/30 kW)
• K550532-01 = Kit de filtro de poeira painel frontal (instalação em campo, 3U)
• 9550589-01 = Tampa de entrada AC (3U)

Notas

• A arquitetura modular de 5 kW suporta configurações flexíveis de chassis e alta potência total através do paralelamento.
• A entrada de ar frontal e o empacotamento compacto permitem alta densidade em rack e instalação empilhável.

Especificações técnicas

• Nome do modelo: SGA Series
• Faixa de tensão: 10 V a 1000 V
• Faixa de corrente: 5 A a 2400 A
• Potência por chassis: 4 kW a 30 kW
• Tamanho do módulo: 5 kW por módulo
• Módulos por chassis: 1 a 6 (dependendo da tensão)
• Capacidade de paralelamento: Até 1,9 MW total, até 32.500 A
• Alta densidade: até 15 kW até 20 VDC em 3U
• Arrefecimento/embalagem: entrada de ar frontal permitindo unidades empilhadas sem folga necessária
• Opções de controle/remote: Analógico, IEEE-488.2 + RS-232C, Ethernet/RS-232, Controle Analógico Isolado, pacotes combinados
• Opção de processo & calibração: Certificado de calibração segundo ANSI / NCSL Z540-1 (AB)
