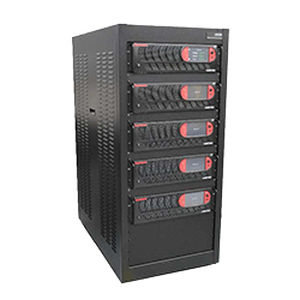

Fonte de alimentação elétrica para montagem em rack HPX

CCpara aplicações industriaispara automatismo

Visão geral
A série HPX é uma fonte DC de alta potência para mercados e aplicações que exigem especificações de teste rigorosas, fornecendo energia flexível e de baixo ruído em um gabinete rack com rodízios. A série HPX oferece programação rápida e precisa e recursos avançados em um espaço compacto.

Resumo chave
Modelo: HPX Series
Tensão: 10V - 1000V
Corrente: 45A - 6000A
Potência: 36kW - 240kW
Descrição: Sistema DC programável extensível de alta potência

Principais características

• Alta potência configurável para atender às exigências de teste atuais e futuras
• Potência do sistema com custo eficaz e precisão comparável a soluções personalizadas
• Projetado para diversos mercados e especificações de teste exigentes

Benefícios da arquitetura modular

• O sistema continua operando se um bloco de potência falhar
• A modularidade permite manutenção e gestão de sobressalentes mais eficientes a nível de bloco
• Controles inteligentes permitem sequenciamento sofisticado e modo de potência constante (configurações independentes de tensão máxima, corrente e potência) com salvar/recuperar configurações
• Controle flexível: controle manual no painel frontal, entrada analógica isolada, RS232, Ethernet (LXI) e interface IEEE-488 opcional

Recursos avançados

• Alta densidade de potência DC: até 150 kW em um rack de baia única; até 240 kW em rack de baia dupla
• Resposta transitória de carga rápida para mitigar excursões indesejadas de tensão
• Alta taxa de variação (slew rate) com tempos de subida/descida excepcionais para aplicações sensíveis à velocidade
• Baixa ondulação adequada para aplicações sensíveis
• Baixo ruído audível por meio de ventoinhas de velocidade variável controladas por temperatura
• Alta precisão: medições de tensão/corrente integradas sem necessidade de DMMs externos
• Arquitetura modular que simplifica sobressalentes e manutenção

Funções operacionais e de proteção

• Comutação automática CV/CC com proteção contra falhas perigosas
• Intertravamento Remote Shutdown (S/D) para desligamento remoto da saída em condições perigosas
• Opções de programação analógica externa para maior conveniência de controle
• Remote Sense para corrigir quedas de tensão na linha
• Tecnologia de comutação FET de alta frequência para precisão, resposta transitória superior e baixo ruído em menor espaço

Mercados e aplicações
Telecomunicações e TI — Validação e teste de diodos laser
Automação industrial e controle de processos — I&D de inversores PV, células a combustível e energias renováveis
Ímãs, amplificadores RF e direcionamento de feixe — Testes aeroespaciais e de satélites
Fontes para aquecedores — Tratamento e purificação de água
Testes de baterias, ultracapacitores e armazenamento de energia — Processamento de semicondutores
Pesquisa de materiais — Plantas de gás, químicas, petróleo e utilities
Eletrodeposição, sputtering e revestimento — Teste EOL, QC e inspeção
Validação de componentes elétricos — ATE defesa, militar e aeroespacial
Burn-in e testes sem operador — Testes de conformidade
Testes de componentes automotivos, ECU e HIL — Várias aplicações de teste automotivo

Modelos / Opções (resumo)
Opções de tensão de entrada:
C (Opcional): 208/230 V (187–253 Vac)
D (Opcional): 380/400 V (342–440 Vac)
E (Padrão): 440/480 V (396–528 Vac)

Opções de controle remoto e painel:
1C: Sem opções adicionais (Ethernet e RS232C padrão)
2F: IEEE-488.2
2G: Controle analógico isolado
2H: Disjuntor de entrada AC c/ painel EPO < 125 A/fase
2I: Disjuntor de entrada AC c/ painel EPO < 250 A/fase
2J: Disjuntor de entrada AC c/ painel EPO < 400 A/fase
2K: Disjuntor de entrada AC c/ painel EPO < 600 A/fase
3C: Controle analógico isolado + disjuntor de entrada AC c/ painel EPO
3E: IEEE-488.2 + Controle analógico isolado
3F: IEEE-488.2 + Disjuntor de entrada AC c/ painel EPO
4A: IEEE-488.2 + Controle analógico isolado + Disjuntor de entrada AC c/ painel EPO

Certificações (exemplos)
00: Nenhuma
UL: Certificação UL/CSA NRTL
CE: Certificação CE

Especificações / Dados técnicos

• Série: HPX Series
• Faixa de tensão de saída: 10 V a 1000 V
• Faixa de corrente de saída: 45 A a 6000 A
• Faixa de potência: 36 kW a 240 kW
• Densidade de potência: até 150 kW (baia única), até 240 kW (baia dupla)
• Interfaces de controle: painel frontal, entrada analógica isolada, RS232 (padrão), Ethernet (LXI) (padrão), IEEE-488 opcional
• Modos: comutação automática tensão constante / corrente constante; modo potência constante
• Proteções: Remote Shutdown (S/D) interlock, proteções contra falhas perigosas
• Desempenho transitório: resposta transiente rápida e alta taxa de variação
• Ruído & refrigeração: baixa ondulação, baixo ruído audível com ventoinhas de velocidade variável controladas por temperatura
• Precisão de medição: medições de tensão/corrente integradas sem DMM externo
• Construção: tecnologia modular de conversão por comutação FET de alta frequência; gabinetes rack com rodízios
