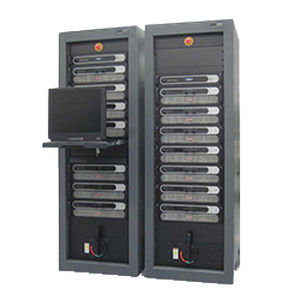

Produto: Simulador de matriz solar (SAS)
Descrição: Emulação fotovoltaica

Visão geral
Uma matriz solar de uma espaçonave está sujeita a grandes variações de temperatura, variações na insolação, alterações mecânicas e envelhecimento, que afetam substancialmente o desempenho a curto e longo prazo. Para testar o ambiente de energia de uma espaçonave em solo, um simulador de matriz solar reproduz todas as saídas possíveis da matriz com base em uma grande variedade de condições de entrada, incluindo rotação orbital, spin, alinhamento de eixo, eventos de eclipse, operação no início e no fim de vida. O SAS fornece controle programável de todos os parâmetros que moldam a curva I/V da célula solar, permitindo uma simulação precisa de painéis solares sob diversas condições espaciais e uma verificação abrangente dos sistemas de energia da espaçonave e da eletrônica associada.

Cada Simulador de Matriz Solar é um sistema totalmente integrado e pronto para uso com interface gráfica Windows e software de controle de hardware. Pode ser controlado remotamente e endereçado como um único dispositivo quando integrado ao sistema de teste do cliente via Ethernet padrão ou interfaces GPIB opcionais usando comandos em formato SCPI. Sistemas de proteção de hardware discretos são padrão, incluindo subsistemas capazes de remover a potência na saída do SAS em menos de 10 microssegundos. Cada string SAS possui um disjuntor eletrônico e desconexão por relé para que as falhas sejam localizadas e as interrupções minimizadas. Sistemas SAS foram entregues variando de unidades de P&D de bancada de 2 canais até sistemas capazes de controlar dois sistemas SAS de 64 canais simultaneamente. Os sistemas podem ser personalizados usando uma abordagem modular padrão para atender a requisitos especiais.

Recursos e benefícios

• Modo spin para simular um satélite em rotação.
• Modo eclipse aprimorado para programar eventos de eclipse com controle total sobre os parâmetros da curva V–I e tempos de permanência.
• Opera com reguladores de shunt sequenciais e rastreadores do ponto de máxima potência.
• Múltiplas camadas redundantes OVP/OIP e proteção contra sobretensão do barramento.
• Sistema de desligamento por hardware e proteção discreta permitindo remoção de potência <10 microssegundos.
• Controle total do comportamento I/V através da tecnologia Fast Profiling Current Source (FPCS).
• Modo não paramétrico para programar curvas I/V específicas da aplicação.
• Os módulos FPCS podem ser configurados em série ou paralelo para simular segmentos de matriz maiores; vários sistemas SAS mestre podem ser conectados para criar sistemas SAS muito grandes.
• Conectores de saída definidos pelo cliente.

Especificações técnicas

• FPCS (Fast Profiling Current Source) fornece controle programável de todos os quatro parâmetros necessários para controlar independentemente a curva I/V característica do diodo para cada canal.
• Modo não paramétrico disponível para programação personalizada de curvas I/V.
• Cada canal FPCS fornece 450 W ou 500 W de potência.
• Dois canais alojados em um único chassi 5-1/4" (formato de dois canais por chassi).
• Cada módulo FPCS pode simular uma ou duas strings de matriz; os módulos podem ser conectados em série ou em paralelo para simular segmentos maiores.
• Tensão de circuito aberto e corrente de curto-circuito escaláveis para atender aos requisitos do cliente.
• Controle remoto via Ethernet padrão; interface GPIB opcional disponível; controle via comandos em formato SCPI.
• Proteção de hardware discreta: disjuntor eletrônico e desconexão por relé por string; subsistemas capazes de remover a potência de saída em menos de 10 microssegundos.
• Os sistemas variam de unidades de P&D de bancada de 2 canais a sistemas configurados com muitos canais (exemplos incluem sistemas que controlam duas configurações SAS de 64 canais).
• Projetado para operar no joelho da curva I/V; a fonte de corrente de perfilamento rápido permite uma simulação precisa da potência real da matriz solar.
