Matriz de comutação digital X1200-4 series

flexível

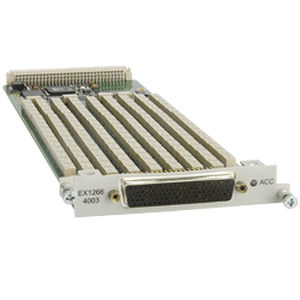

Modelos de matriz de comutação de alta densidade em configurações de 1 fio e 2 fios O módulo de matriz de alta densidade EX1200-4003 permite ao utilizador ligar qualquer linha de entrada a qualquer coluna de saída com um relé DPST em cada ponto cruzado de linha/coluna. Esta arquitectura fornece a estrutura para projectos de sistemas de comutação flexíveis onde vários instrumentos de teste precisam de ser ligados a pontos de teste comuns. Por exemplo, um multímetro digital, contador/timer, e digitalizador podem ser ligados às linhas de entrada e depois cada dispositivo pode ser ligado a qualquer uma das colunas de saída, dependendo da função de medição desejada durante o teste. As ligações entre linhas e colunas ocorrem internamente ao módulo, o que reduz grandemente a cablagem externa. O menor bloco de construção é uma matriz (4 x 16) de 2 fios e as linhas e colunas podem ser facilmente expandidas para formar matrizes maiores. Uma (4 x 192) matriz de 2 fios pode ser acomodada numa estrutura principal de cremalheira completa da série EX1200. Relés capazes de comutar até 300 V e até 2 A são utilizados para maximizar a gama de espaços de aplicação que podem ser endereçados com este módulo. O EX1200-4128 é um módulo matricial de ultra alta densidade que permite ao utilizador ligar qualquer linha de entrada a qualquer coluna de saída com um relé SPST em cada ponto cruzado de linha/coluna. Esta arquitectura fornece a estrutura para projectos de sistemas de comutação flexíveis onde vários instrumentos de teste precisam de ser ligados a pontos de teste comuns.
