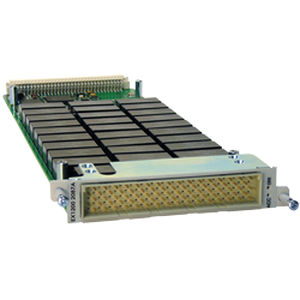

Multiplexer módulo EX1200-3 series

multicanaisde potênciaalta densidade

Módulos de comutação multiplexer até 1000VDC em configurações de 1, 2 ou 4 fios. O EX1200-3001 e o EX1200-3001DS são módulos multiplexadores de alta densidade concebidos para a digitalização de múltiplos pontos para um autocarro comum, em configurações de 1, 2, ou 4 fios. As aplicações incluem testes de cablagem, testes de semicondutores e PCB, e aplicações em que vários pontos precisam de ser comutados para um recurso comum. O EX1200-3001 e o EX1200-3001DS consistem em oito multiplexadores individuais (1 x 8) de 2 fios, ou oito (1 x 16) multiplexadores de 1 fio que podem ser interligados sob controlo de programa (através dos relés de bussing) para configurar multiplexadores maiores conforme necessário. Isto elimina a cablagem externa e ajuda a reduzir os tocos nãoerminados. A placa tem relés internos que podem ser fechados para ligar directamente ao barramento analógico EX1200. Esta característica permite que a placa e o DMM interno do EX1200 sejam firmemente acoplados, reduzindo drasticamente os tempos de execução dos testes. A opção EX1200-3001DS inclui relés de descarga de tensão residual interna que podem ser activados para momentaneamente encurtar a trajectória de medição ao mudar de um canal de entrada para o seguinte. Isto dissipa qualquer tensão mantida pela cablagem e a capacidade de entrada do instrumento. Estes relés protegem dispositivos sensíveis, tais como circuitos CMOS, de tensões residuais causadas por medições anteriores de alta voltagem. O EX1200-3048 é um módulo multiplexador de alta densidade concebido para a digitalização de pontos múltiplos para um autocarro comum, em configurações de 2 ou 4 fios. As aplicações incluem testes de cablagem, monitorização de temperatura/voltagem, testes PCB, e aqueles em que é necessário comutar múltiplos pontos para um recurso comum.
