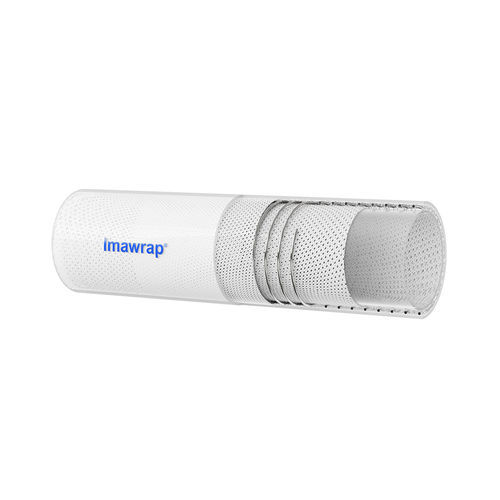

Mangueira para bebidas Imawrap®

em siliconede alta pressãode transferência

Visão geral do produto
Imawrap® é uma mangueira de sucção mandrilada em silicone curado à platina, reforçada com 4 camadas de tecido de poliéster e fio helicoidal SS 316. Projetada para transferência em alta pressão de líquidos e semilíquidos, é adequada para biopharma, produção farmacêutica, alimentos, bebidas e cosméticos e oferece raio de curvatura reduzido para instalações compactas.

Fabricação & materiais
Fabricada em sala limpa ISO Classe 7. O revestimento interno é de resina de silicone curada à platina de baixa volatilidade, testada quanto a extractables (estudos TOXIKON base E&L) e conforme os requisitos NSF-51 para resinas de grau alimentício. Camadas externas podem ser codificadas por cor para auxiliar no controlo de contaminação cruzada.

Disponibilidade & conexões
Fornecida em comprimentos personalizados, com ou sem tri-clamp SS 316L, conexões BSP e outros encaixes padrão. Adequada para transferências de líquido em alta pressão e aplicações a vácuo.

Aplicações

• Linhas de processo biopharma
• Produção farmacêutica
• Sistemas de transferência a vácuo
• Linhas de alimentação e retorno de biorreatores
• Processamento de cosméticos, alimentos e bebidas

Certificações

• Estudos TOXIKON base E&L disponíveis para o revestimento interno
• Certificação NSF-51 na resina do revestimento
• Conforme ao US FDA 21 CFR 177.2600 (contacto alimentar)
• Atende a USP Classe VI
• Conforme à ISO 10993
• Conformidade RoHS (livre de metais pesados restritos)
• Isento de ftalatos / bisfenóis / plastificantes voláteis
• Certificação TSE/BSE (sem materiais de origem animal)

Principais características

• Flexível com bom raio de curvatura para roteamento compacto
• Tamanhos disponíveis de 1/4" a 6" de diâmetro (tamanhos padrão listados abaixo)
• Construção em silicone curado à platina de baixa volatilidade
• Revestimento interno em resina de silicone aprovada NSF-51
• Adequada para serviço a vácuo
• Projeto resistente a dobras
• Faixa de temperatura operacional: -80°C a +180°C
• Esterilizável em autoclave; compatível com CIP & SIP
• Codificação de cor personalizável para evitar contaminação cruzada
• Inodora e insípida
• Conforme com FDA 21 CFR, USP Classe VI e Farmacopeia Europeia 3.1.9

Tamanhos padrão disponíveis (tabela)
# | PART NO. | TAMANHO EM MM (ID x OD) | TAMANHO EM POLEGADAS (ID) | PRESSÃO MÁXIMA DE TRABALHO (BAR) @ 27°C | PRESSÃO MÍNIMA DE RUPTURA (BAR) @ 27°C | RAIO DE CURVATURA (MM) | VÁCUO Hg @ 27°C (MM)
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P

Especificações técnicas

• Nome do produto: Imawrap®
• Construção: mangueira mandrilada em silicone curado à platina
• Reforço: 4 camadas tecido poliéster + fio helicoidal SS 316
• Revestimento interno: resina de silicone curada à platina (NSF-51), extractables testados
• Ambiente de fabricação: sala limpa ISO Classe 7
• Faixa de temperatura: -80°C a +180°C
• Esterilização: autoclavável; compatível com CIP & SIP
• Conexões disponíveis: tri-clamp SS 316L, BSP e outros encaixes padrão
• Intervalo de tamanhos: de 1/4" a 6" de diâmetro (tamanhos padrão listados acima)
• Uso previsto: transferência de líquidos em alta pressão e aplicações a vácuo
• Conformidade: FDA 21 CFR 177.2600, USP Classe VI, ISO 10993, RoHS
• Características: silicone de baixa volatilidade, resistente a dobras, inodoro e insípido, codificação de cor personalizável
