Mangueira para vapor Imawrap-C™

em siliconepara altas pressõesde transferência

Visão geral do produto

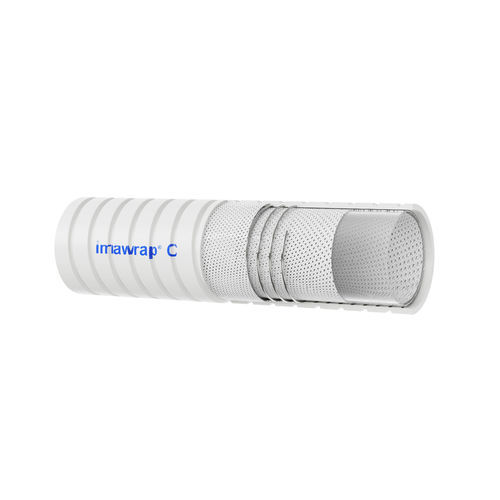

Imawrap-C™ é uma mangueira de silicone com diâmetro interno liso, curada por platina, reforçada com fio helicoidal SS 316L e quatro camadas de tecido poliéster de alta qualidade, além de cobertura externa convoluta em silicone. Múltiplas camadas de poliéster aumentam a pressão de ruptura. O produto é adequado para aplicações que exigem alta resistência a dobras e transferência de vapor em alta pressão nas indústrias farmacêutica e biotecnológica.

Aplicações

• Processamento farmacêutico
• Processamento de alimentos
• Aplicação com célula de carga (load cell)
• Transferência CIP, WFI
• Transferência de pó a granel
• Transferência cosmética e de água ultrapura
• Transferência de vapor em alta pressão

Certificações

• Estudos E&L baseados em Toxikon disponíveis para o revestimento interno
• Certificação NSF-51 no revestimento de resina
• Conforme ao padrão alimentício US FDA 21 CFR 177.2600
• Conforme a USP Classe VI
• Conforme a ISO 10993-1
• RoHS; livre de ftalato / Bisfenol / plastificante volátil; certificação TSE / BSE
• Certificação de origem animal (livre de material de origem animal)
• Acreditação USFDA DMF #26201
• Pacote de validação completo disponível mediante solicitação

Principais características

• Alta classificação de pressão para manuseio seguro de transferência de material
• Projetado para aplicações com alta classificação de vácuo
• Excelente flexibilidade e resistência a dobras
• Rastreável por lote
• Faixa de temperatura: -55 °C a 220 °C
• Disponível com extremidade tri-clover SS316L
• Esterilizável por autoclave, CIP & SIP; compatível com óxido de etileno e radiação gama

Tamanhos padrão (catálogo)
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Características / especificações técnicas

• Revestimento interno: silicone curado por platina (diâmetro interno liso)
• Reforço: fio helicoidal SS 316L
• Envoltório de reforço: 4 camadas de tecido poliéster de alta qualidade
• Cobertura externa: cobertura convoluta em silicone
• Faixa de temperatura: -55 °C a 220 °C
• Métodos típicos de esterilização: autoclave, CIP, SIP, óxido de etileno, radiação gama
• Extremidades disponíveis: opção de extremidades tri-clover SS316L
• Rastreabilidade: rastreável por lote
• Conformidade: US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993-1, NSF-51 no revestimento de resina, RoHS e livre dos plastificantes nocivos especificados
• Usos pretendidos: transferência de vapor em alta pressão, farmacêutico, biotecnologia, alimentos, água ultrapura, CIP/WFI, transferência de pó a granel, aplicações com célula de carga
